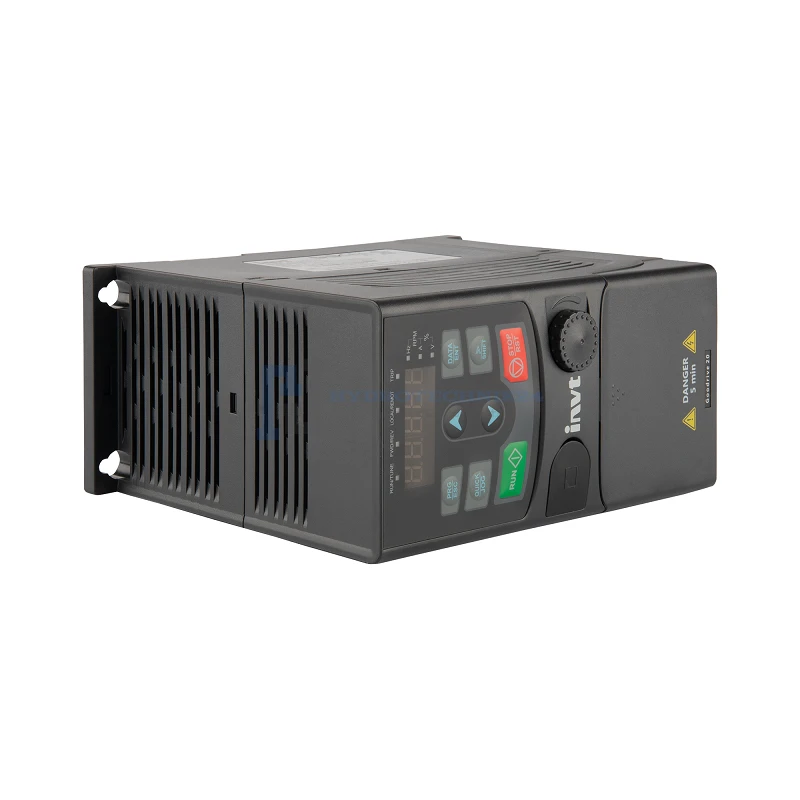

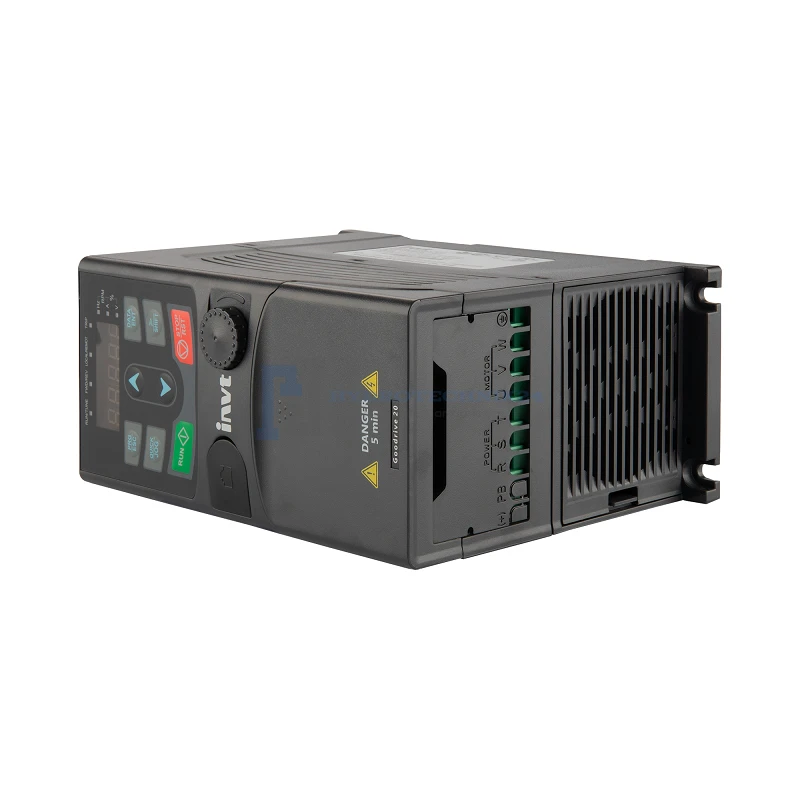

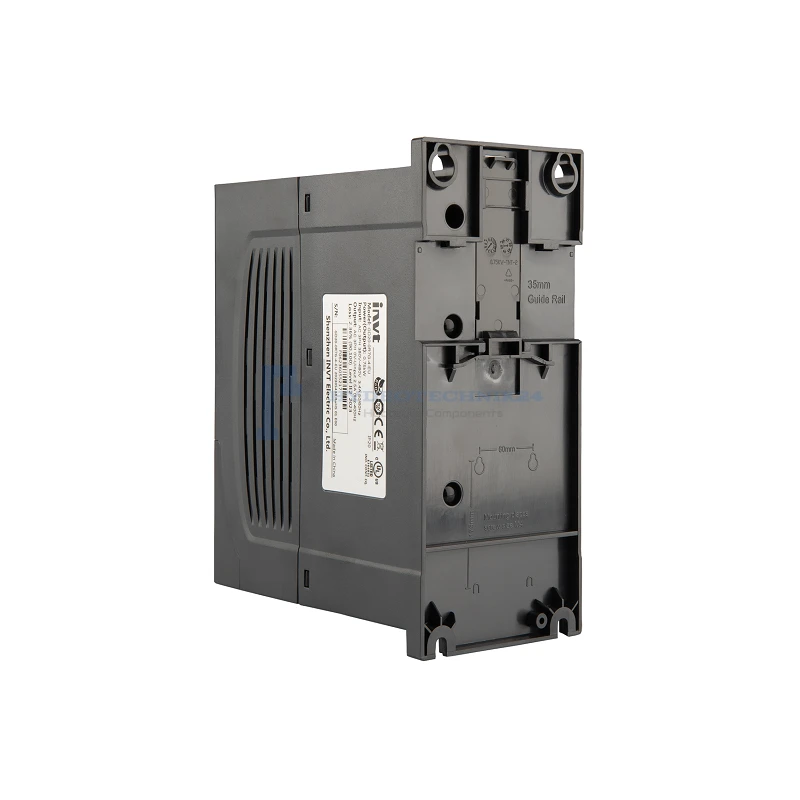

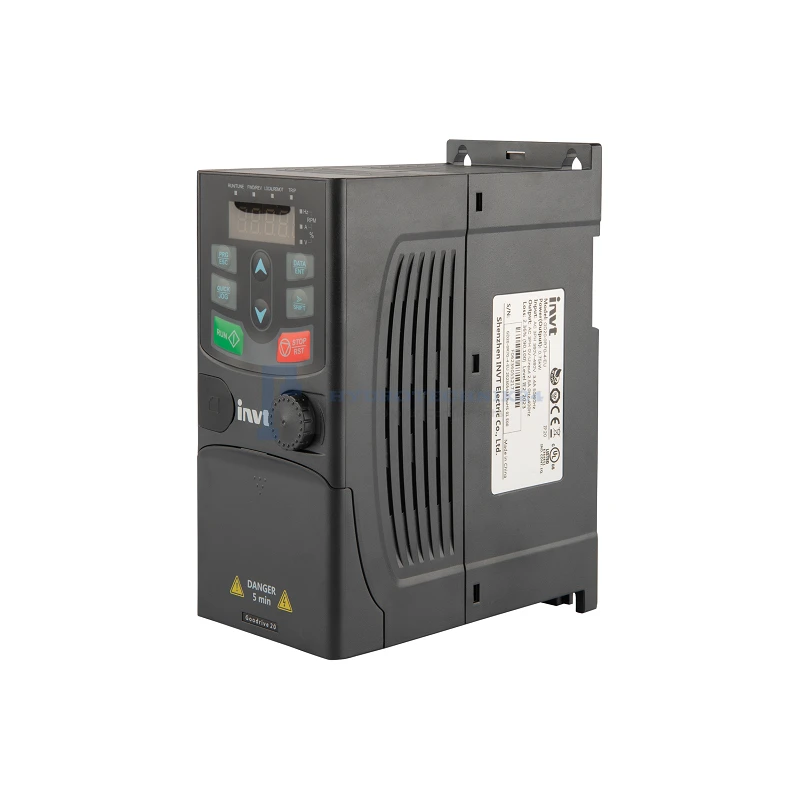

Háromfázisú vektoros frekvenciaváltó INVT GD20-0R7G-4-EU. Villanymotoro fordulatszám-szabályozó 400V 0,75kW

Alkalmazás:

GD20-0R7G-4-EU vektoros frekvenciaváltó, amely 380V (400V) feszültségű, 0,75 kW teljesítményű háromfázisú motorok tengelysebességének szabályozására alkalmas, állandó fordulatszámmal: 750, 1000, 1500 vagy 3000 ford/perc. Az átalakító B3 vagy B35 peremmel rendelkező motorokhoz alkalmas.

Felszerelés:

• C3 kategóriájú EMC-szűrő
• Dinamikus fékmodul

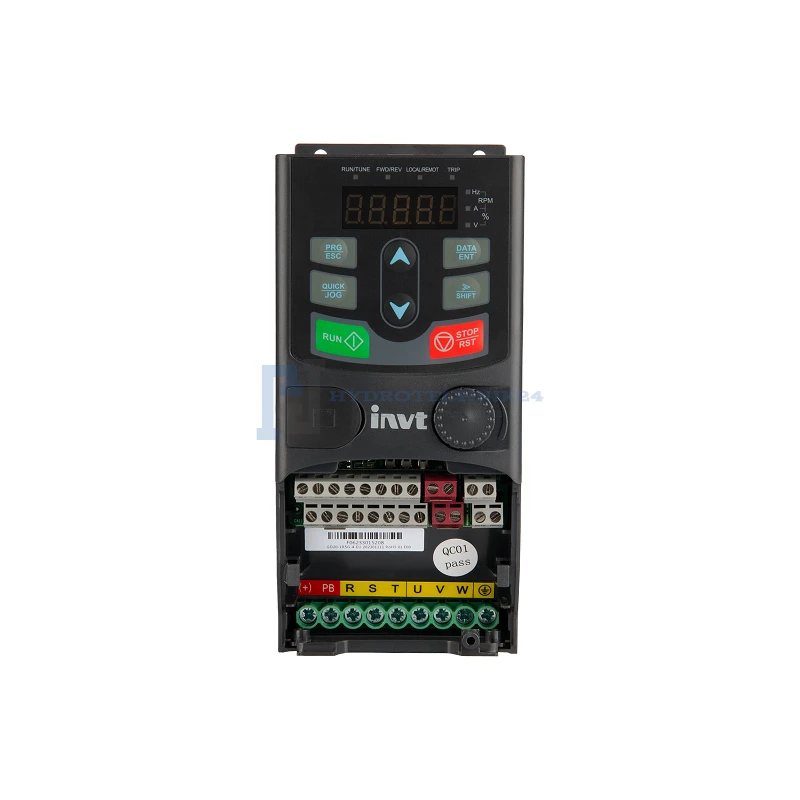

• Beépített LED kezelőpanel
• RS485 kommunikációs rendszer Modbus-RTU protokollal

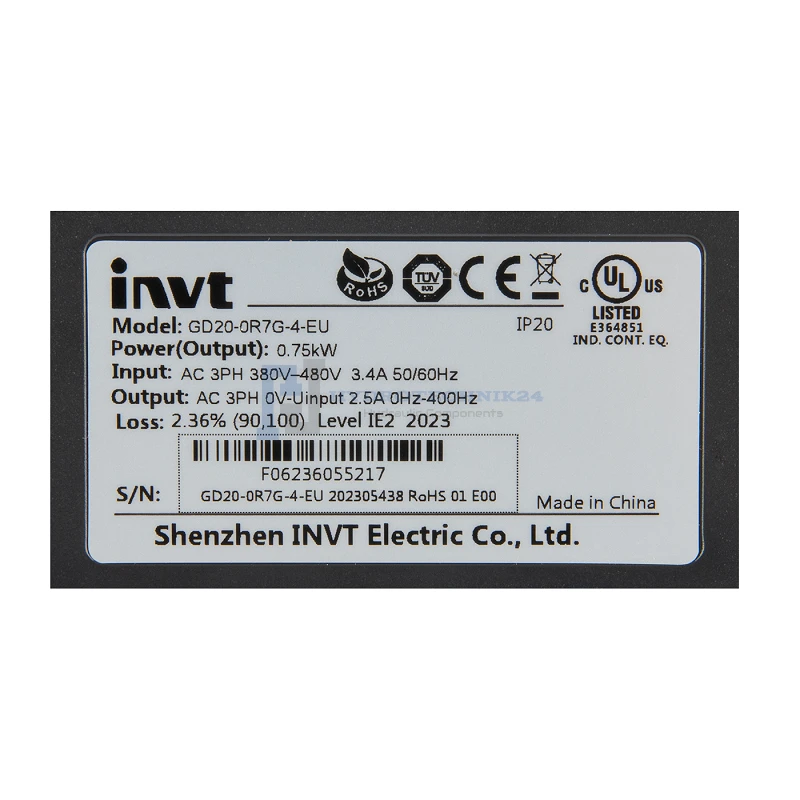

Műszaki adatok:

• Bemeneti feszültség (V): AC 3-fázisú 380 V (-15%) 440 V (+10%)
• Frekvencia (Hz): 50 Hz vagy 60 Hz (megengedett tartomány: 47-63 Hz)
• Kimeneti feszültség (V): AC 3-fázisú 380-440 V
• Kimeneti áramerősség (A): 2,5 A
• Kimeneti teljesítmény (kW): 0,75 kW

A vektoros frekvenciaváltó jellemzői:

• Vízállóság: IP20
• Maximális kimeneti frekvencia: 400 Hz
• RS485 kommunikáció ModbusRTU protokollal
• Nyomatékszabályozási funkció
• Széles körű védelem
• Az utolsó 5 hibás állapot története a működési paraméterek memóriájával az utolsó 3 vészleállás esetén
• Beépített speciális kimeneti feszültségszabályozó üzemmód, függetlenül a beállított U/f értéktől
• Repülőindítási funkció, amely kiválóan alkalmas forgó terhelések, például ventilátorok indítására
• Beépített EMC C3 kategóriás zavarvédelmi szűrő, amely lehetővé teszi a szűrő Y kondenzátorainak leválasztását a szivárgó áram csökkentése érdekében (megakadályozza a hibás áram-védőkapcsoló kioldást)
• Beépített PID szabályozó alvó üzemmóddal, amely lehetővé teszi például szivattyúk és ventilátorok automatikus vezérlését
• Beépített fékmodul
• Két- és háromvezetékes vezérlés
• Üzemidő számláló

Digitális bemenetek és kimenetek:

• Négy fix digitális bemenet, választható bemeneti logikával: pozitív vagy negatív, 24 VDC feszültségtartomány
• Egy gyors digitális bemenet HDI, 24 VDC
• Programozható bemenet és kimenet funkciók, beleértve a számláló funkciót is
• Egy többfunkciós, váltó érintkezős (SPDT) relés kimenet
• Lehetőség a bemenetek/kimenetek polaritásának szabad alakítására (bitszóval)

Analóg bemenetek és kimenetek:

• Két analóg bemenet, alapértelmezés szerint 0-10 V, állítható bemeneti típus - feszültség vagy áram.
• A bemenet karakterisztikájának skálázása az igények szerint a bemenet tartományának kezdeti és végpontjainak megadásával.
• Két analóg kimenet 0-10 V vagy 0-20 mA, állítható kimeneti karakterisztika, választható monitorozott változó.
• Beépített potenciométer, amely egy független belső bemenethez csatlakozik (a kivezetés nincs a csatlakozósoron), a többi analóg bemenethez hasonlóan állítható karakterisztikával.
