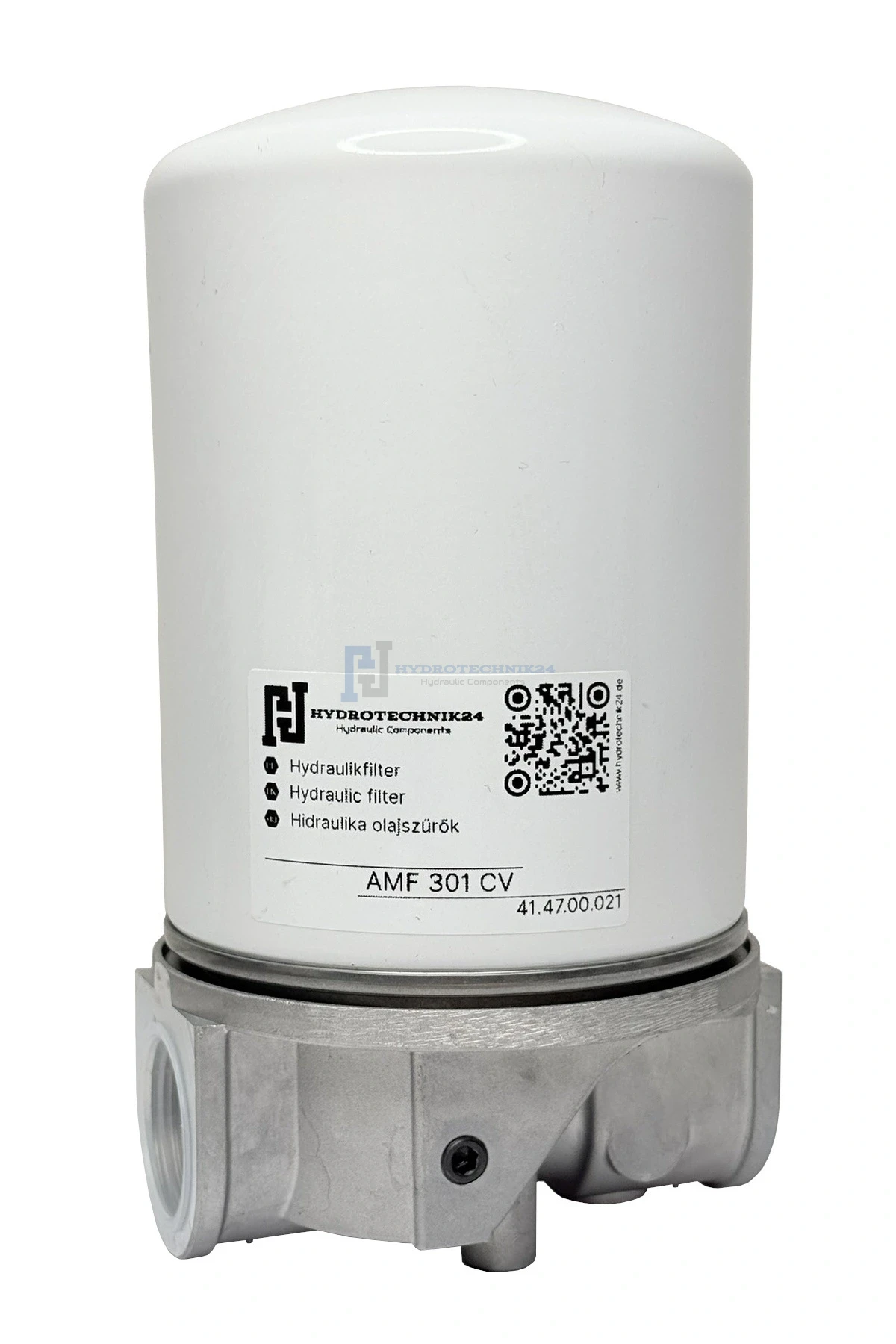

Visszatérő ági hidraulika szűrő 170 l/perc. Típus: AMF 301 CV 1BB606 HT24

Visszatérő ági hidraulika szűrő 170 l/perc. Típus: AMF 301 CV 1BB606 HT24

Az AMF 301 CV 1BB606 HT24 visszatérő ági hidraulika szűrő külső hidraulikus rendszerekben történő használatra, a visszatérő vezetékbe való beépítésre készült. Mezőgazdasági, építőipari és ipari hidraulikus rendszerekben egyaránt alkalmazható. A szűrő a csővezetékbe vagy közvetlenül a hidraulikatartályhoz is felszerelhető.

A 25 µm szűrési finomságú, cserélhető szűrőbetét kiszűri a visszaáramló hidraulikaolajban található szennyeződéseket. Ezáltal hozzájárul a hidraulikus rendszer érzékeny elemeinek, például a szivattyúk, szelepek és vezérlőtömbök védelméhez.

A szűrő beépített bypass szeleppel rendelkezik. 1,7 bar nyomáskülönbségnél a szelep kinyit, és alternatív olajáramlást biztosít, például erősen szennyezett szűrőbetét vagy nagyobb viszkozitású olaj esetén. Ez csökkenti a túlzott nyomásnövekedést és a szűrőbetét sérülésének kockázatát.

Műszaki adatok

• Szűrő típusa: AMF 301 CV 1BB606 AHC
• Beépítési hely: visszatérő ág
• Névleges átfolyás: 170 l/perc, 30 cSt olajviszkozitás mellett
• Szűrési finomság: 25 µm

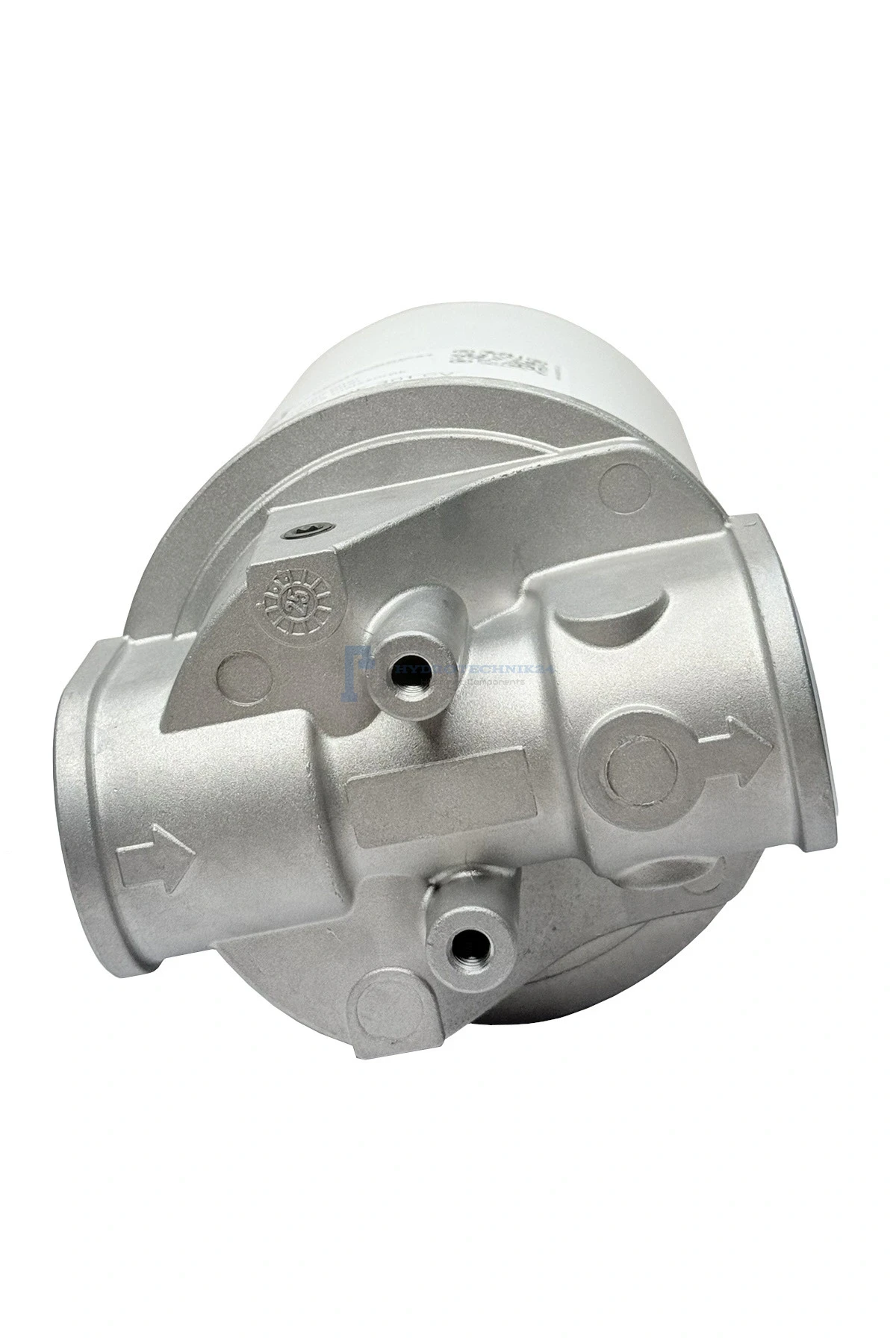

• Csatlakozások: 1 1/4" belső menet, mindkét oldalon
• Maximális üzemi nyomás: 12 bar
• Repesztési nyomás: 25 bar
• Bypass szelep nyitási nyomása: 1,7 bar
• Szűrőbetét: cserélhető
• Beépítés: csővezetékbe vagy közvetlenül a tartályhoz

A szűrő kiválasztása

A szűrőt megfelelő átfolyási tartalékkal ajánlott kiválasztani. Alacsony hőmérsékleten vagy nagyobb viszkozitású olaj használatakor a tényleges átfolyás akár 40%-kal is csökkenhet. Ezért a szűrő névleges átfolyásának nagyobbnak kell lennie, mint a hidraulikus rendszer visszatérő ágában várható maximális olajáramlás.
