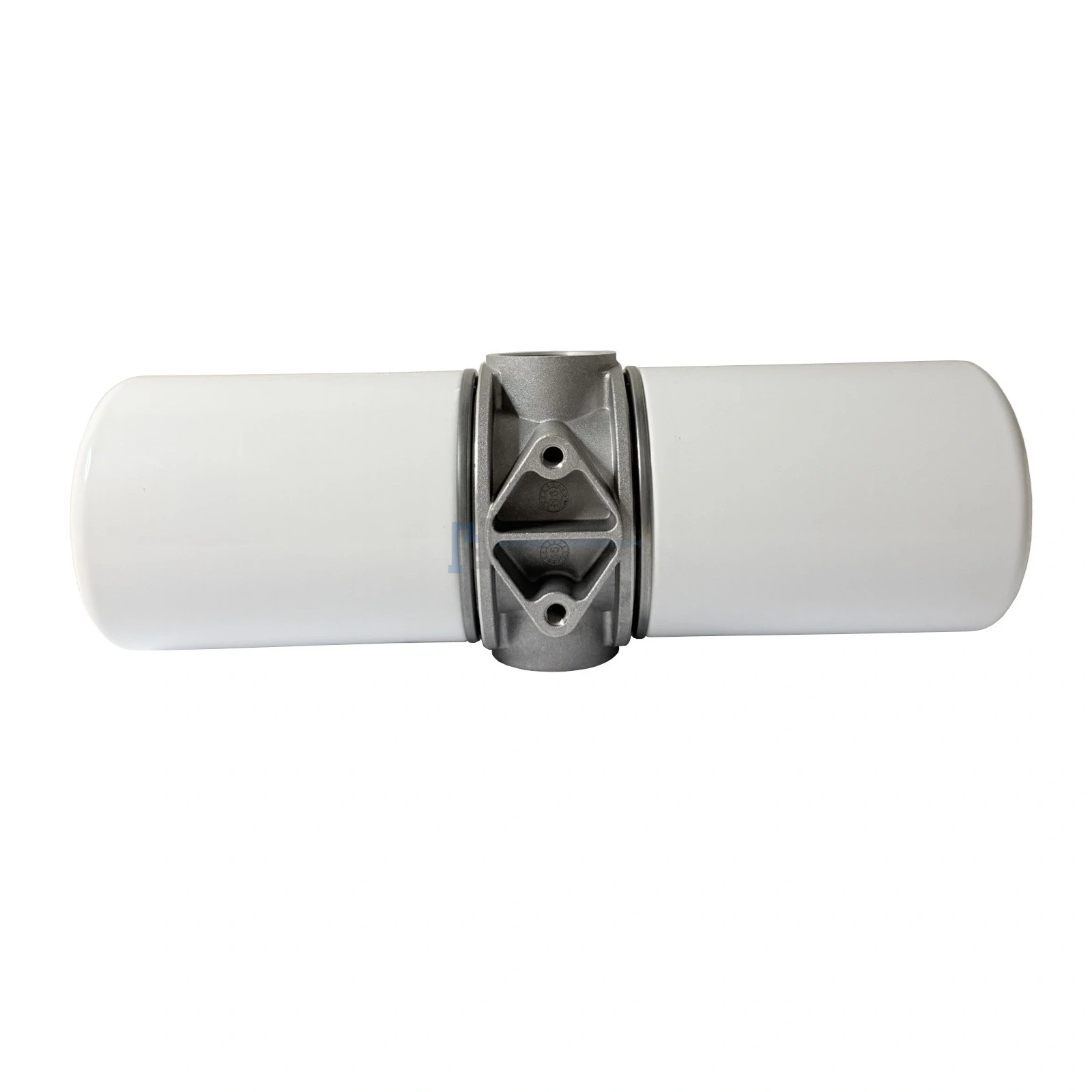

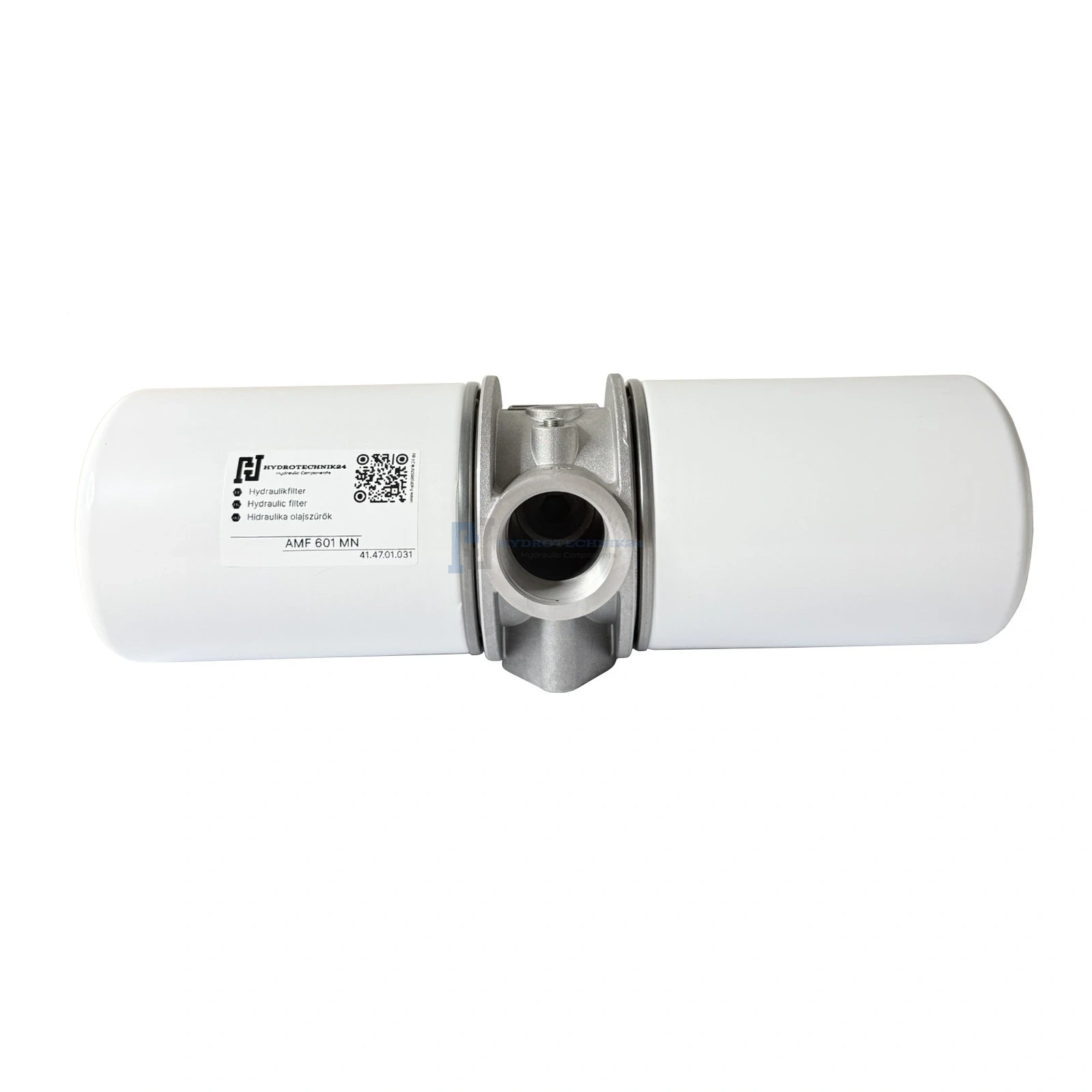

Szívó ágra szerelt hidraulika szűrő 150 l/perc. Típus: AMF 601 MN 1AB606 HT24

Szívó ágra szerelt hidraulika szűrő 150 l/perc. Típus: AMF 601 MN 1AB606 HT24

Az AMF 601 MN 1AB606 HT24 szívó ágra szerelt hidraulika szűrő külső hidraulikus rendszerekben történő használatra készült, és a hidraulikatartály és a szivattyú közötti szívóvezetékbe szerelhető. Mezőgazdasági, építőipari és ipari hidraulikus rendszerekben egyaránt alkalmazható. A rendszer kialakításától függően a szűrő közvetlenül a hidraulikatartályhoz is felszerelhető.

A 125 µm szűrési finomságú, cserélhető szűrőbetét kiszűri a hidraulikaolajban található szennyeződéseket, és hozzájárul a rendszer elemeinek, például a szivattyúk, szelepek és vezérlőtömbök védelméhez.

A szűrő beépített bypass szeleppel rendelkezik, amely 0,3 bar nyomáskülönbségnél nyit. Erősen szennyezett szűrőbetét vagy megnövekedett áramlási ellenállás esetén, például hideg és nagy viszkozitású olajnál, a szelep alternatív olajáramlást biztosít. Ez segíti a szivattyú olajellátását és csökkenti a szűrő károsodásának kockázatát.

Műszaki adatok

• Szűrő típusa: AMF 601 MN 1AB606 AHC
• Beépítési hely: szívóág
• Névleges átfolyás: 150 l/perc, 30 cSt olajviszkozitás mellett
• Szűrési finomság: 125 µm
• Csatlakozások: 1 1/2" belső menet, mindkét oldalon
• Maximális üzemi nyomás: 12 bar
• Repesztési nyomás: 25 bar
• Bypass szelep nyitási nyomása: 0,3 bar
• Szűrőbetét: cserélhető
• Beépítés: a szívóvezetékbe vagy közvetlenül a tartályhoz

A szűrő kiválasztása

A szűrőt megfelelő átfolyási tartalékkal ajánlott kiválasztani. Alacsony hőmérsékleten vagy nagyobb viszkozitású hidraulikaolaj használatakor a tényleges átfolyás akár 40%-kal is csökkenhet. Ezért a szűrő névleges átfolyásának nagyobbnak kell lennie, mint a szivattyú maximális szívóoldali térfogatárama.
