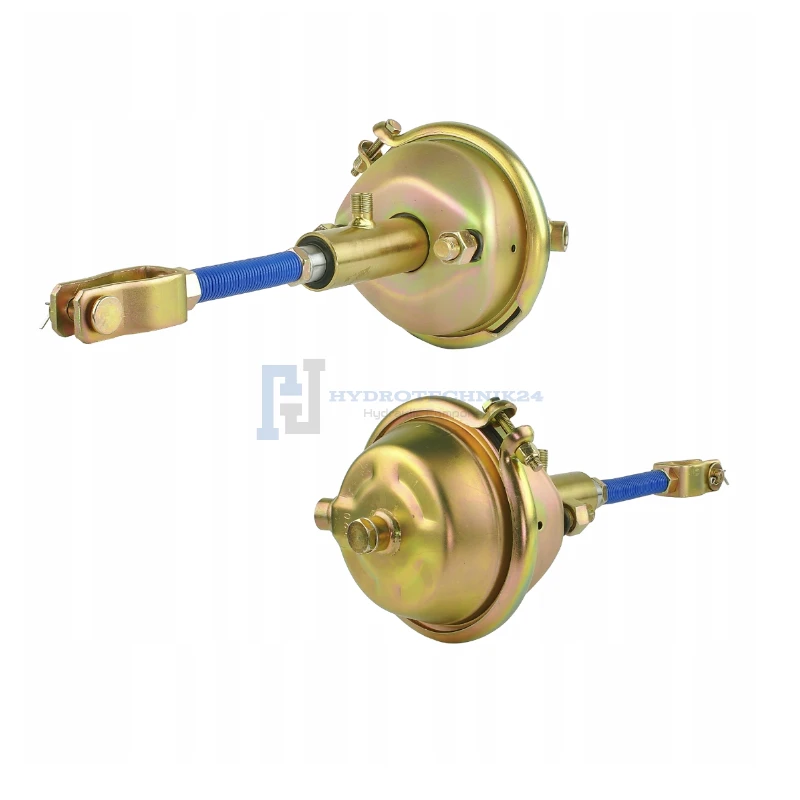

Hidraulikus-pneumatikus fékhenger, dugattyúátmérő: 30 mm, membránméret: T24

Alkalmazás:

Egy univerzális fékhenger, amely egy szabványos pneumatikus fékhenger és egy egyoldalúan működő, rugós támogatású hidraulikus henger kombinációja. Hidraulikus vagy pneumatikus vezérlésre van tervezve a féktengelyeknél külső rugós csillapítás nélkül. Ideális olyan helyzetekben, amikor ugyanazt a pótkocsit felváltva több járműhöz kapcsolják, amelyek közül néhány hidraulikus, mások pedig pneumatikus fékrendszerrel rendelkeznek. Széles körben alkalmazható mezőgazdasági, gyümölcsös, erdészeti, építőipari és nehéz pótkocsik, valamint speciális járművek, például szórógépek, trágyaszállító kocsik, permetezőgépek, tartálykocsik és más saját légfékrendszerrel rendelkező gépek gyártásában. Továbbá alkalmas HL8011, HL6011 mezőgazdasági pótkocsikhoz, valamint DAF, Krone, Scania, RVI, MB, MAN márkájú pótkocsikhoz is.

Egy teljes fékhenger egy integrált rugós feszítéssel rendelkező hengerből, egy membránnal ellátott tartályból és egy villás végelem részből áll. A fékhenger előnye a gyors reakcióidő ütések esetén és az azonnali működési készség.

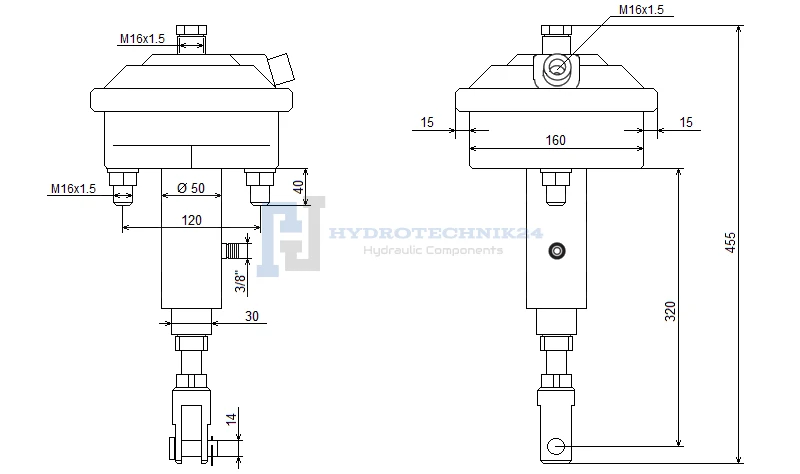

Műszaki adatok:

• Dugattyúrúd löket: 75 mm
• Dugattyúrúd átmérő: 30 mm
• Csavartávolság: 120 mm
• Felületkezelés: horganyzott
• Csatlakozás pneumatikai vezetékhez: belső menetes M16x1,5
• Csatlakozás hidraulikai vezetékhez: külső menetes BSP 3/8"
• Névleges üzemi nyomás: 200 bar
• Maximális üzemi nyomás: 250 bar
• Nyomóerő a hidraulikus rendszerben 100 bar nyomásnál: 7070 N
• Nyomóerő a pneumatikai rendszerben 6,5 bar nyomásnál: 10064 N
