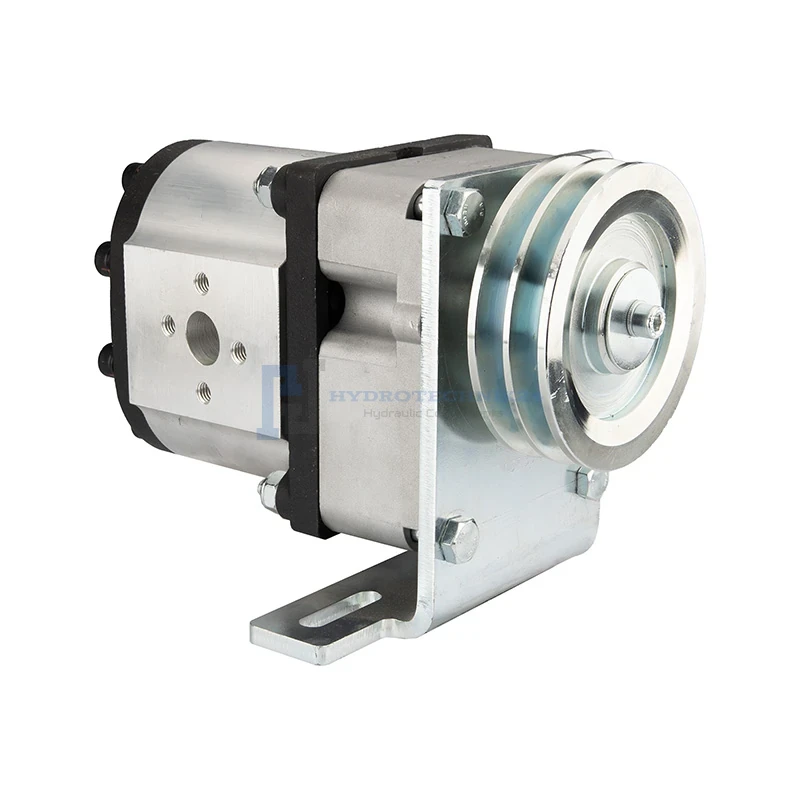

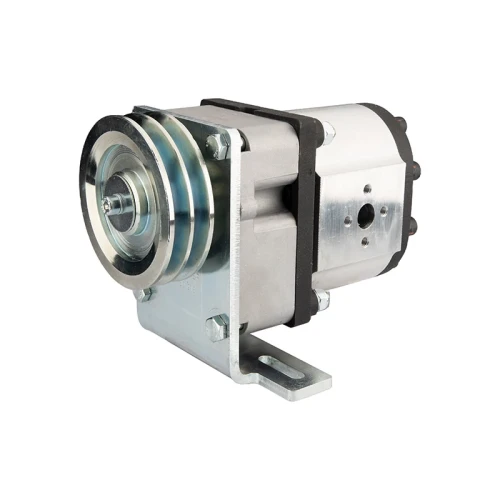

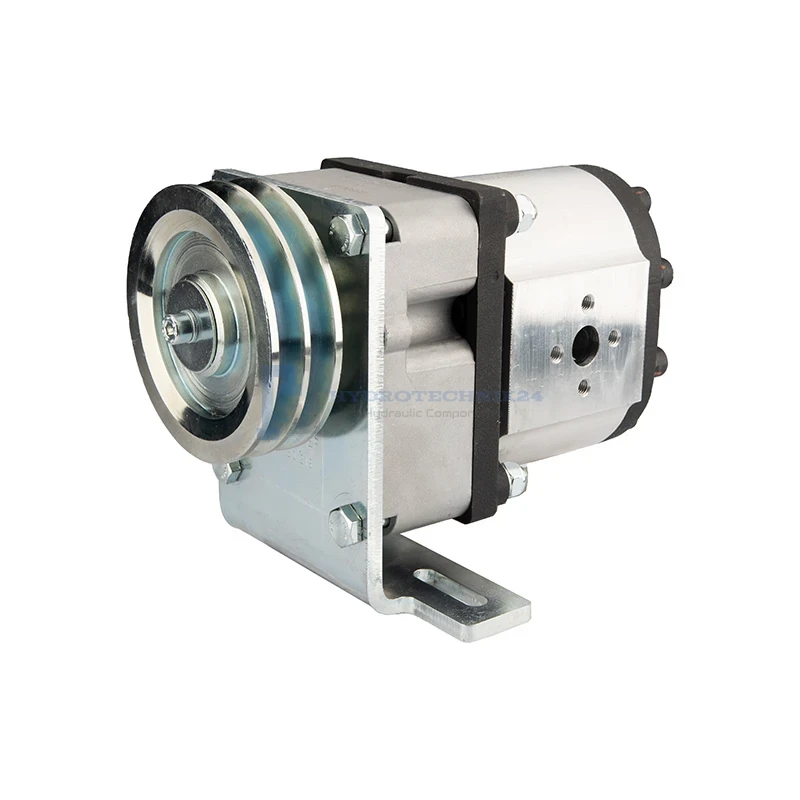

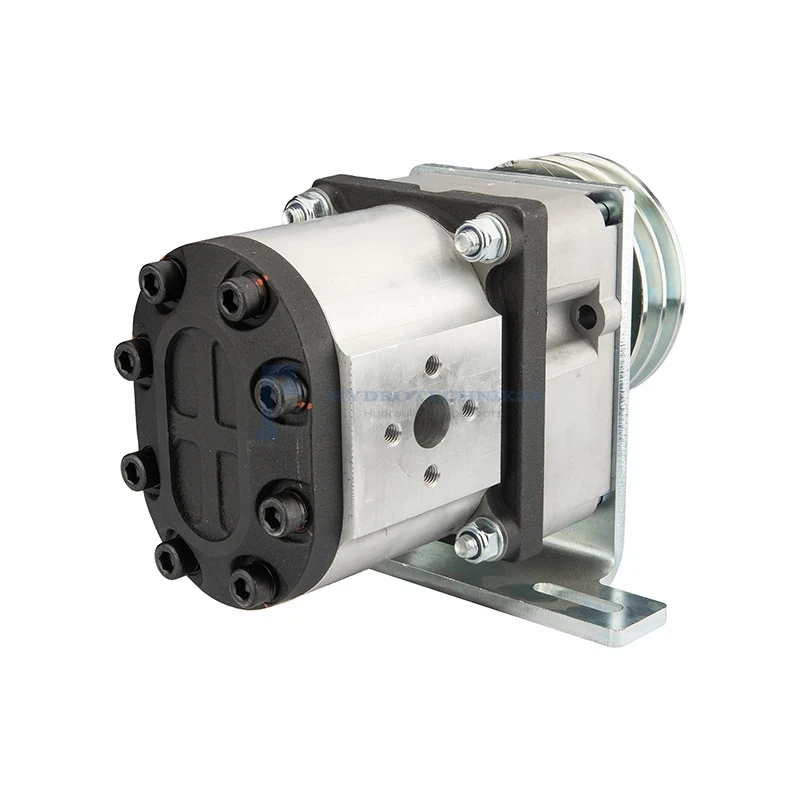

Hidraulikaszivattyú, fogaskerék-szivattyú 3-as csoport 46 cm³/ford balos, csapágyazott hajtással, tartóval és ékszíjtárcsával

Csapágyazott hajtás 46 cm³/ford hidraulikus fogaskerék-szivattyúval, 3-as csoport, balos forgásiránnyal, tartóval és ékszíjtárcsával

Komplett készlet hidraulikaszivattyú mechanikus meghajtásához olyan rendszerekben, ahol a munkaközeg hidraulikaolaj. A készlet tartalmaz egy 3-as csoportú, balos forgásirányú, 46 cm³/ford geometriai térfogatú hidraulikus fogaskerék-szivattyút, csapágyazott hajtást, tartót és ékszíjtárcsát.

A csapágyazott hajtás felveszi a szíjhajtás során keletkező radiális és oldalirányú terheléseket, ezáltal csökkenti a szivattyútengely közvetlen igénybevételét. Ez a megoldás segít megóvni a szivattyút a túlzott kopástól, az excentrikus terheléstől, valamint a tengelytömítés esetleges szivárgásától.

A csapágyazott kialakítás lehetővé teszi a hidraulikaszivattyú ékszíjtárcsával és ékszíjakkal vagy hajtószíjakkal történő meghajtását. A hajtóegység egyúttal a szivattyú kúpos tengelyvégét egyenes, hengeres hajtótengellyé alakítja, ami megkönnyíti az ékszíjtárcsa és más mechanikus hajtóelemek felszerelését.

A készlet mobil és helyhez kötött hidraulikus rendszerekben egyaránt alkalmazható, többek között mezőgazdasági, építőipari, erdészeti és ipari gépekben, traktorok hidraulikus rendszereiben, valamint egyedileg kialakított hidraulikus berendezésekben.

A kialakítás különösen olyan alkalmazásokhoz ajánlott, ahol a szivattyú szíjhajtással működik, például szállítószalagok, aprítógépdobok és más olyan gépek esetében, ahol a szivattyútengely oldalirányú terhelésnek lehet kitéve.

A szivattyú műszaki adatai

• Csoport: 3
• Geometriai térfogat: 46 cm³/ford
• Szállítási teljesítmény: 69 L/perc 1500 ford/perc fordulatszámon

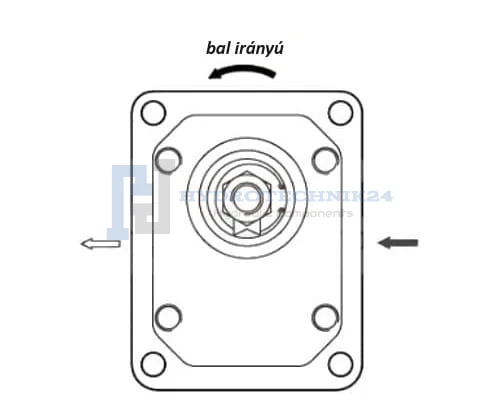

• Forgásirány: balos
• Fordulatszám-tartomány: 400–2500 ford/perc
• Névleges nyomás: 160 bar / 16 MPa
• Maximális nyomás: 190 bar / 19 MPa
• Csatlakozások: négycsavaros karimás kivitel
• Szívócsatlakozás: 4×M10, 1" belső menet
• Nyomócsatlakozás: 4×M8, 3/4" belső menet

Az ékszíjtárcsa műszaki adatai

• Külső átmérő: Ø120 mm
• Furatátmérő: Ø24 mm
• Reteszhorony: 8 mm
• Kivitel: 2 db 11 mm-es ékszíjhoz
