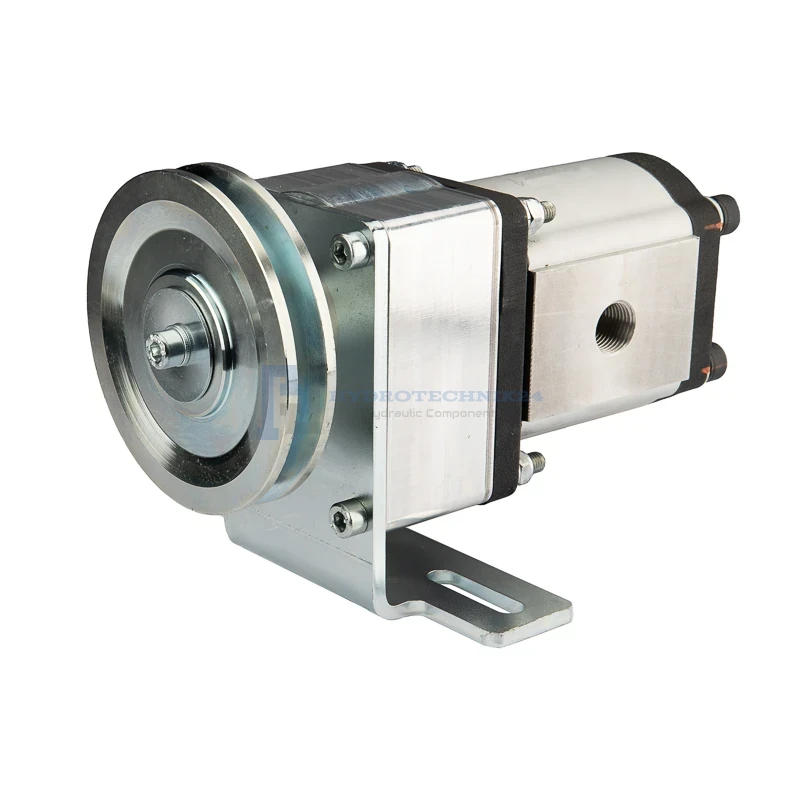

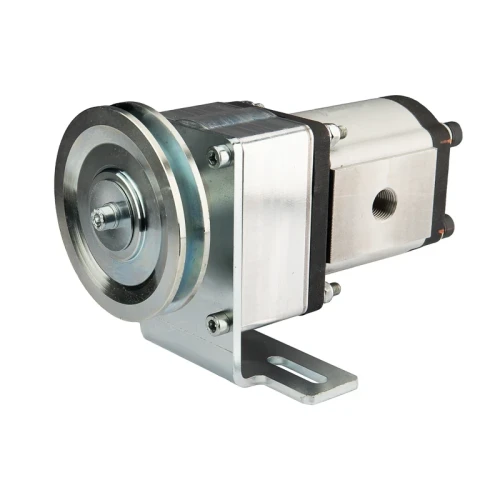

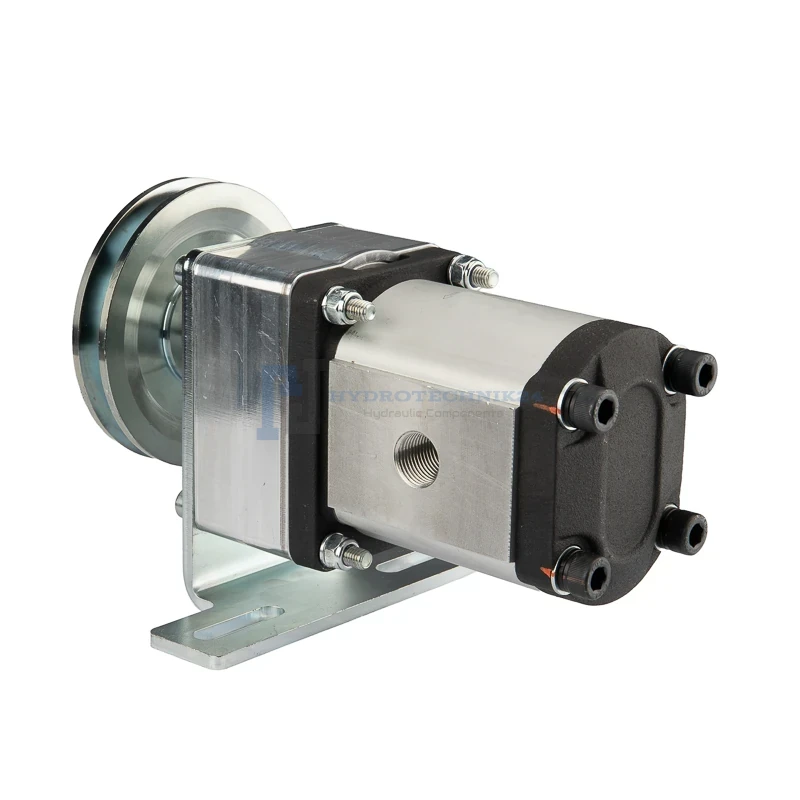

Hidraulikaszivattyú, fogaskerék-szivattyú 2-es csoport 12 cm³/ford jobbos, csapágyazott hajtással, tartóval és ékszíjtárcsával

Csapágyazott hajtás 12 cm³/ford hidraulikus fogaskerék-szivattyúval, tartóval és ékszíjtárcsával

Komplett készlet hidraulikaszivattyú mechanikus meghajtásához olyan rendszerekben, ahol a munkaközeg hidraulikaolaj. A készlet tartalmaz egy 2-es csoportú, jobbos forgásirányú, 12 cm³/ford geometriai térfogatú hidraulikus fogaskerék-szivattyút, csapágyazott hajtást, tartót és ékszíjtárcsát.

A csapágyazott hajtás felveszi az ékszíjhajtás során keletkező radiális és oldalirányú terheléseket, ezáltal csökkenti a szivattyútengely közvetlen igénybevételét. Ez a megoldás segít megóvni a szivattyút a túlzott kopástól, az excentrikus terheléstől, valamint a tengelytömítés esetleges károsodásától vagy szivárgásától.

A csapágyazott kialakítás lehetővé teszi, hogy a hidraulikaszivattyút ékszíjtárcsával és ékszíjjal hajtsák meg. A hajtóegység egyúttal a szivattyú kúpos tengelyvégét egyenes, hengeres hajtótengellyé alakítja, ami megkönnyíti az ékszíjtárcsa és más mechanikus hajtóelemek felszerelését.

A készlet mobil és helyhez kötött hidraulikus rendszerekben egyaránt alkalmazható, többek között mezőgazdasági, építőipari, erdészeti, ipari gépekben, valamint egyedileg kialakított hidraulikus rendszerekben.

A kialakítás különösen olyan alkalmazásokhoz ajánlott, ahol a szivattyú ékszíjhajtással működik, és a tengely radiális terhelésnek lehet kitéve.

A szivattyú műszaki adatai

• Csoport: 2
• Geometriai térfogat: 12 cm³/ford
• Szállítási teljesítmény: 18 L/perc 1500 ford/perc fordulatszámon

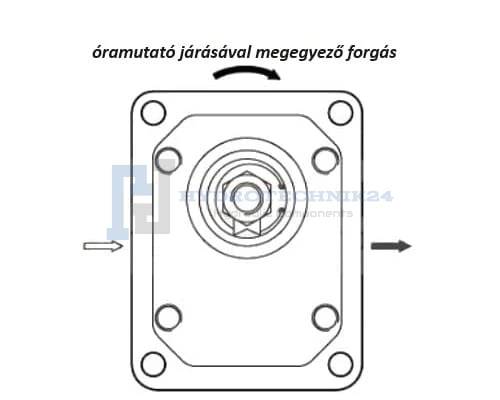

• Forgásirány: jobbos
• Fordulatszám-tartomány: 700–3500 ford/perc
• Névleges nyomás: 250 bar / 25 MPa
• Maximális nyomás: 300 bar / 30 MPa
• Szívócsatlakozás: 3/4" belső menet
• Nyomócsatlakozás: 1/2" belső menet

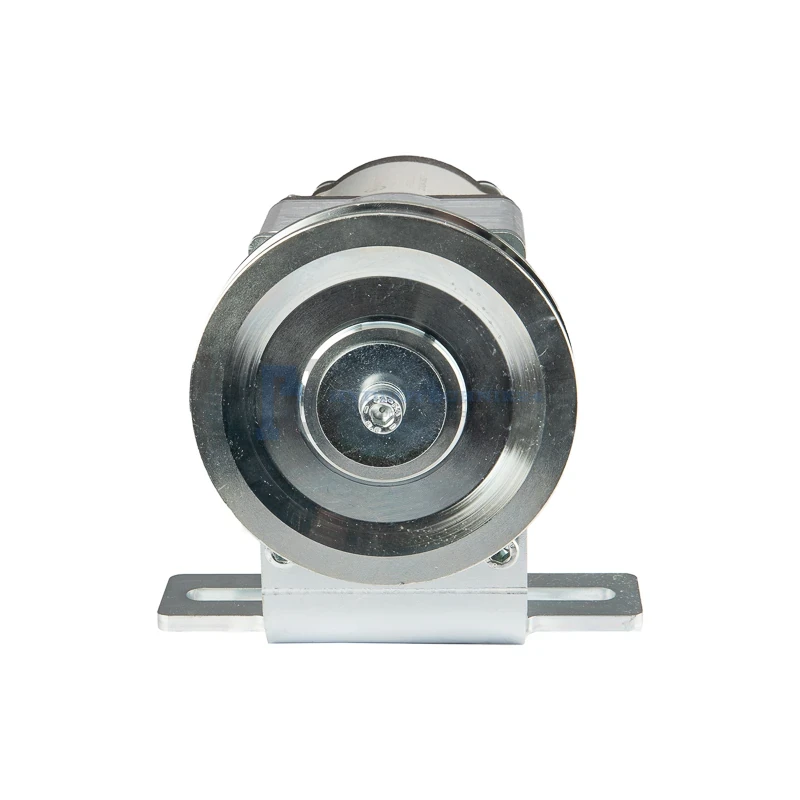

Az ékszíjtárcsa műszaki adatai

• Külső átmérő: Ø120 mm
• Furatátmérő: Ø22 mm
• Reteszhorony: 6 mm
• Kivitel: 1 db 11 mm-es ékszíjhoz
