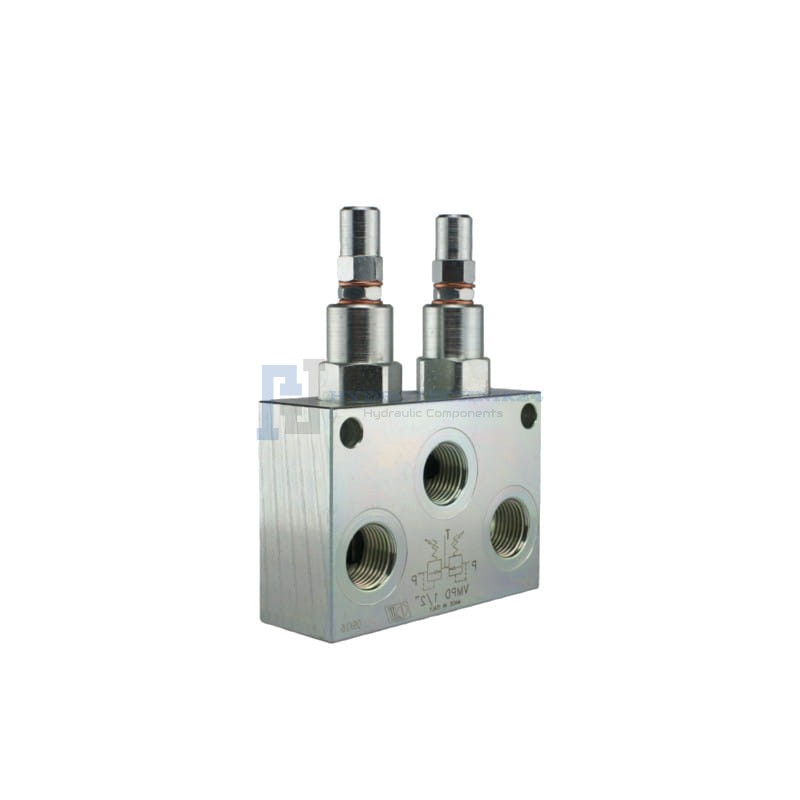

VMPD dupla túlfolyószelep állítható. menetekkel: 3/8” térfogatáram: 40L / perc nyomás: 10-180bar
Leírás
Működési elv:
A túlfolyó (biztonsági) szelepet arra használják, hogy stabilizálják és korlátozzák a maximális nyomást a teljes hidraulikus rendszerben vagy annak meghatározott részében. Tipikus védelmi funkciót lát el a hidraulikus rendszer váratlan túlterhelésekor. A szelepbeállítást a beállító csavarral lehet elvégezni, a beállításokat kontraanyával lehet biztosítani.
A kettős szelep lehetővé teszi a maximális nyomás szabályozását két független hidraulikavezetéken. Mindkét vonalnak csak egy közös visszatérési (túlcsordulási) vonala van.
Csatlakoztatás:
Csatlakoztassa mindkét P portot az első hidraulikavezetékhez, és mindkét P1 portot a második hidraulikavezetékhez, amelyen a nyomást kontrollálni kell. Csatlakoztassa T-t a visszatérő vezetékhez (túlcsordulás), mely az olajtartályba vezet.

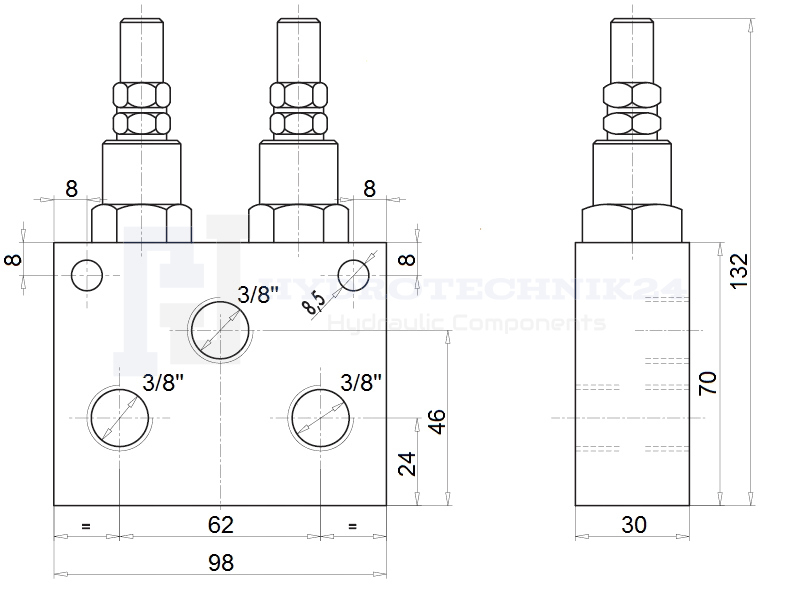

Műszaki adatok:
Maximális átfolyás: 40 l/min
A test hidraulikus furatainak száma: 5 (+ kimenet a nyomásmérőhöz)
Belső menetek a testben: 3/8'' [BSP]
Manométer csatlakozó menet: 1/4"[BSP]
Ház anyaga: galvanizált acél
Legnagyobb megengedett nyomás: 180bar
A túlfolyószelep gyári beállítása: 90bar
