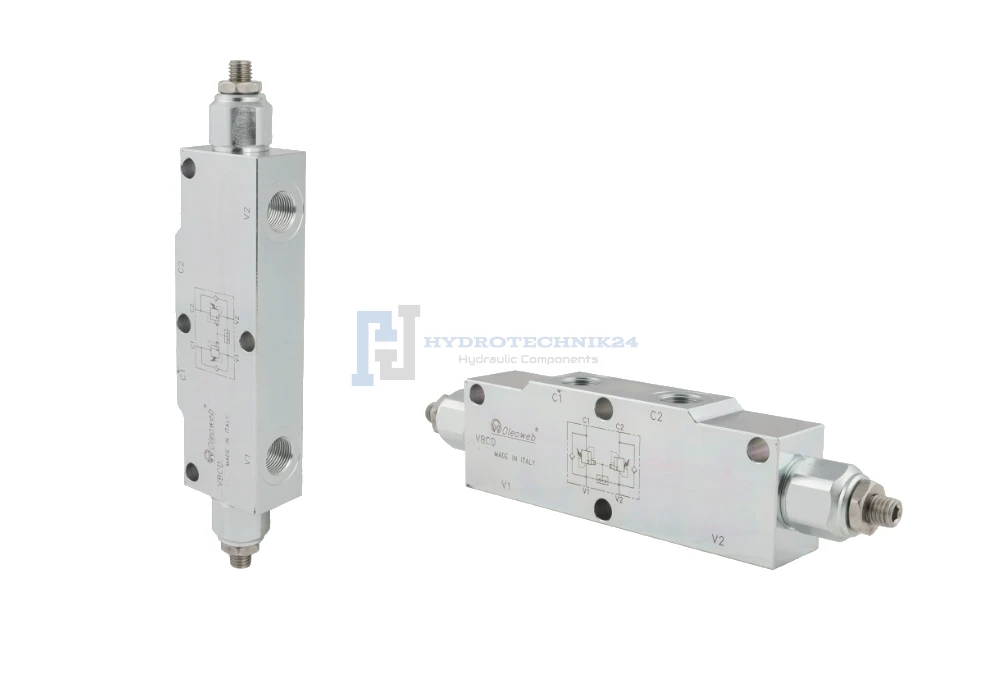

VBCD kétoldalú túlterheléses blokkoló counterbalance szelep. Menetek: 3/4” térfogatáram: 120L/perc maximális nyomás: 350bar

Alkalmazás:

Az „counterbalance” szelep a hengerzár (VBPSE) és a túlfolyó szelep (VMP) egyfajta tipikus kombinációja. A munkahenger egy irányba történő mozgásának blokkolására szolgál. A munkahenger ellentétes irányú mozgása nem biztosított. Stabilitást biztosít a dugattyúrúd számára, amikor az elosztó nincs vezérelve, de nagy erők hatnak rá. A szelepzár nem működik, amikor elkezdjük irányítani a hidraulikus elosztót, vagy ha a munkahengerre ható erő túl nagy, és így a szelepre beállított nyomás túllépésre kerül. A szelep fékként és fordulatszám blokkolóként használható a hidraulikus motor számára. Amikor abbahagyjuk a motor vezérlését, a szelep fokozatosan lelassítja a motort, anélkül, hogy a motort és az elosztót károsodásnak tenné ki, majd megakadályozza, hogy szabadon forogjon. A szelep csak egy forgásirányt képes fékezni és rögzíteni.

Különösen ajánlottak erősen terhelt munkahengerekhez, amelyek a szelep irányába visszanyomást fejtenek ki, és sorozatosan, nagy mennyiségű mozgással működnek. Ajánlott olyan esetekben, amikor az OVERCENTER típusú szelepek nem működnek megfelelően, például a munkahenger ugrálását okozzák.

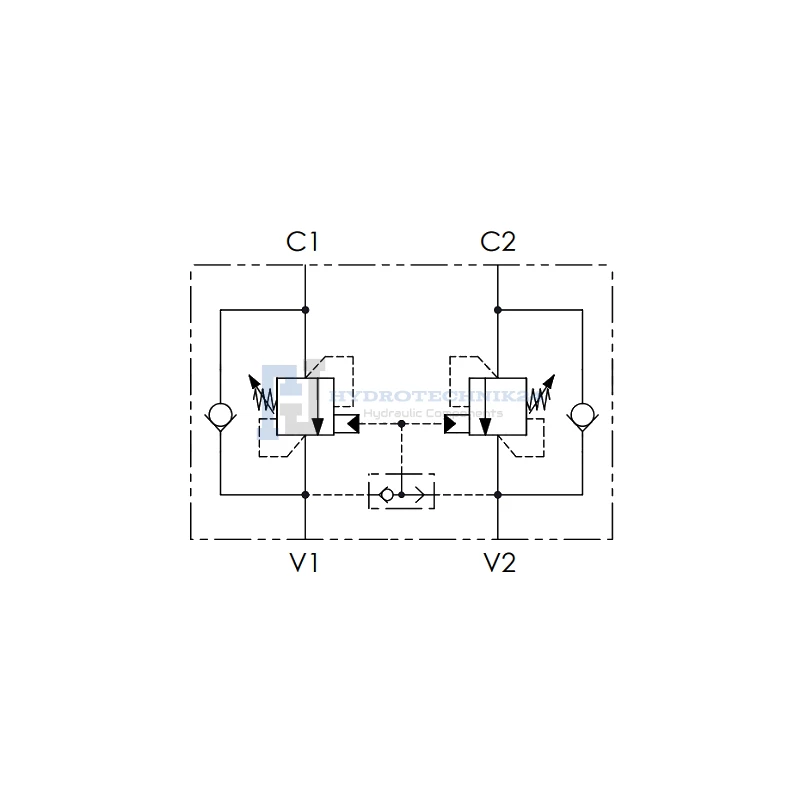

Csatlakoztatás:

• Csatlakoztassa a V1 és a V2-t tápvezetékekbe, például a hidraulikus elosztó szakaszaiba.
• Csatlakoztassa a C1 és C2-t egy vevőkészülékhez, például egy kettős működésű munkahengerhez.
• Az áramlás V2-ről C2-re teljesen blokkolódik, ha a V1-re és V2-re nincs nyomás.
• Az áramlás V2-ről C2-re nyit, ha a V1-re vagy V2-re nyomás ébred.

Műszaki adatok:

• Maximális átfolyás: 120 l/min
• A test hidraulikus furatainak száma: 4
• Belső menetek a testben: 3/4"
• Ház anyaga: galvanizált acél
• Legnagyobb megengedett nyomás: 350 bar
• A túlfolyó szelepek alapbeállítása: 350 bar
