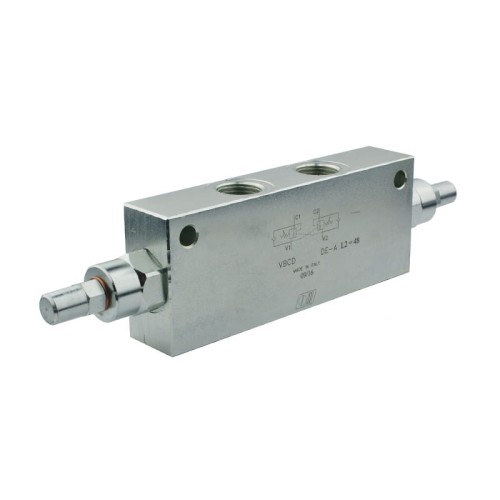

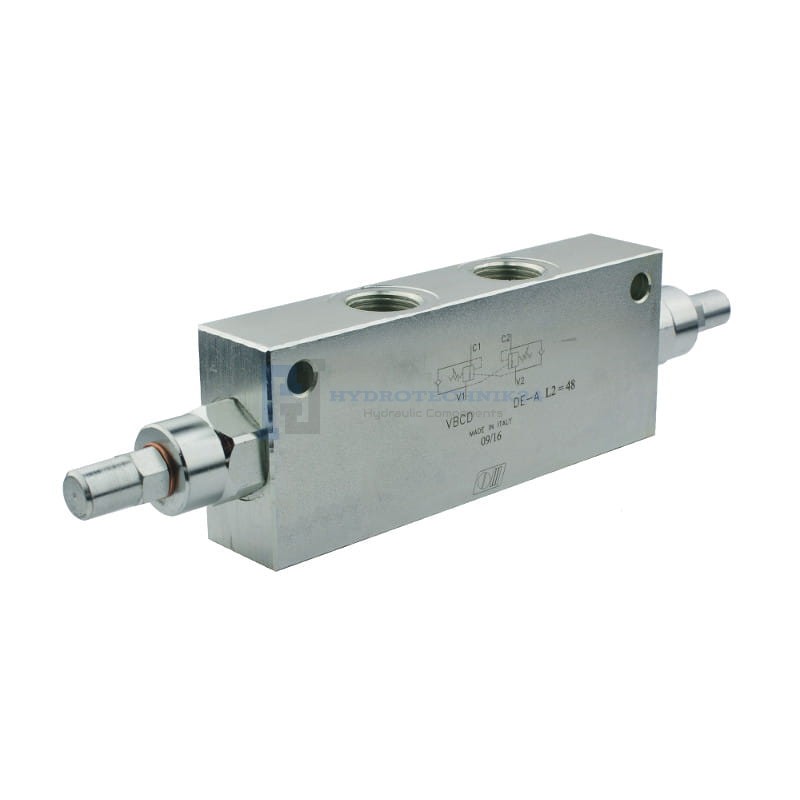

VBCD DE-A kéltoldali túlterheléses blokkoló overcenter szelep. Menetek: 1/2” térfogatáram: 60L/perc maximális nyomás: 350bar
Leírás
Működési elv:
Az „overcenter” szelep a hengerzár (VBPSE) és a túlfolyó szelep (VMP) egyfajta tipikus kombinációja. A munkahenger egy irányba történő mozgásának blokkolására szolgál. A munkahenger ellentétes irányú mozgása nem biztosított. Stabilitást biztosít a dugattyúrúd számára, amikor az elosztó nincs vezérelve, de nagy erők hatnak rá.
A szelepzár nem működik, amikor elkezdjük irányítani a hidraulikus elosztót, vagy ha a munkahengerre ható erő túl nagy, és így a szelepre beállított nyomás túllépésre kerül.
A szelep fékként és fordulatszám blokkolóként használható a hidraulikus motor számára. Amikor abbahagyjuk a motor vezérlését, a szelep fokozatosan lelassítja a motort, anélkül, hogy a motort és az elosztót károsodásnak tenné ki, majd megakadályozza, hogy szabadon forogjon. A szelep csak egy forgásirányt képes fékezni és rögzíteni.
Csatlakoztatás:
Csatlakoztassa a V1 és a V2-t tápvezetékekbe, például a hidraulikus elosztó szakaszaiba.
Csatlakoztassa a C1 és C2-t egy vevőkészülékhez, például egy kettős működésű munkahengerhez.
Az áramlás V1-ről C1-re és V2-ről C2-re teljesen blokkolódik, ha a V1-re és V2-re nincs nyomás.
Az áramlás V1-ről C1-re és V2-ről C2-re nyit, ha a V1-re és V2-re nyomás ébred.
Műszaki adatok:
Maximális átfolyás: 60 l/min
A test hidraulikus furatainak száma:: 4
Belső menetek a testben : 1/2"[BSP]
Ház anyaga: galvanizált acél
Legnagyobb megengedett nyomás: 350 bar
A túlfolyó szelepek alapbeállítása: 320 bar
