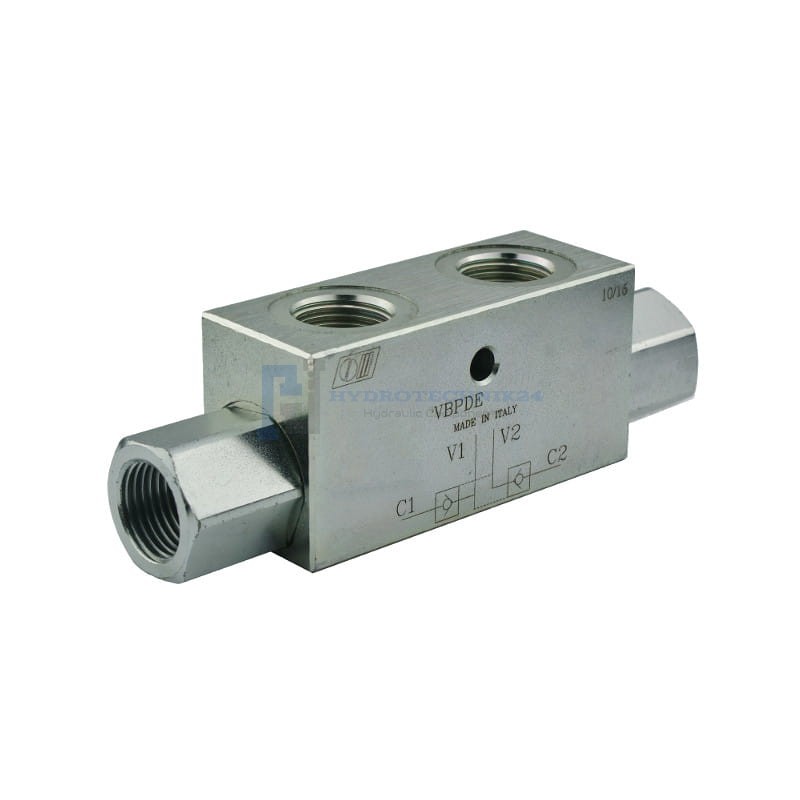

Kettős VBPDE visszacsapó szelep „zár” kettős működésű hengerzár. Menet: 1/4” térfogatáram: 20L/perc maximális nyomás: 350bar
Leírás
Működési elv:
A biztonsági visszacsapó szelep (zár) a munkahenger mindkét irányba történő mozgásának blokkolására szolgál. Stabilitást biztosít a dugattyúrúd számára, amikor az elosztó nincs vezérelve, de nagy erők hatnak rá. A szelepzár nem működik, amikor elkezdjük irányítani a hidraulikus elosztót.
Csatlakoztatás:
Csatlakoztassa a V1 és a V2-t tápvezetékekbe, például a hidraulikus elosztó szakaszaiba.
Csatlakoztassa a C1 és C2-t egy vevőkészülékhez, például egy kettős működésű munkahengerhez.
Az áramlás V1-ről C1-re és V2-ről C2-re teljesen blokkolódik, ha a V1-re és V2-re nincs nyomás.
Az áramlás V1-ről C1-re és V2-ről C2-re nyit, ha a V1-re és V2-re nyomás ébred.

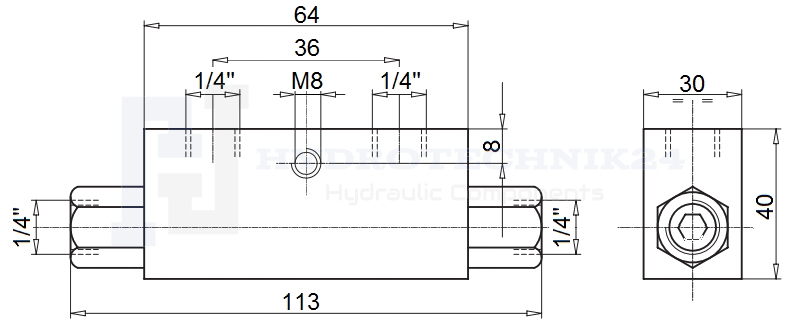

Műszaki adatok:
Maximális átfolyás: 20 l/min
A test hidraulikus furatainak száma: 4
Belső menetek a testben: 1/4"[BSP]
Ház anyaga: galvanizált acél
Legnagyobb megengedett nyomás: 350 bar
Áramlás-zár nyitási nyomása: 4 bar
