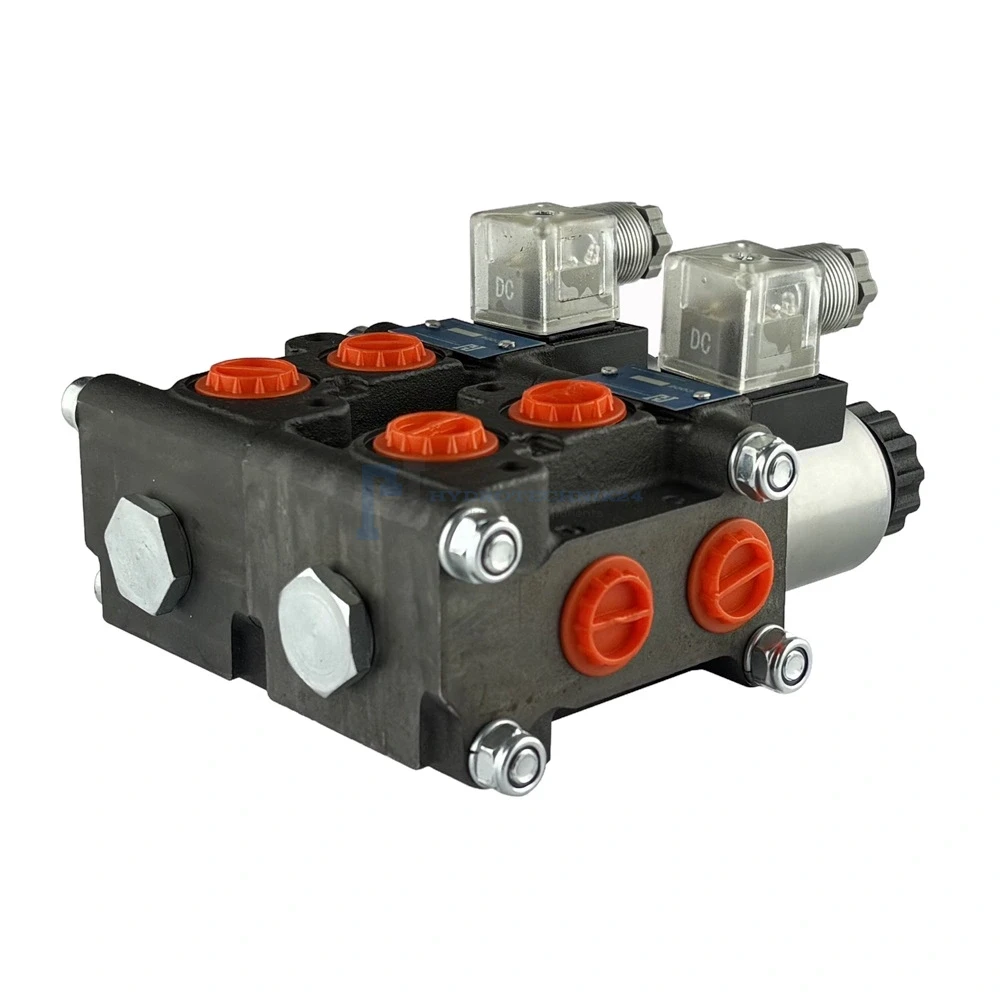

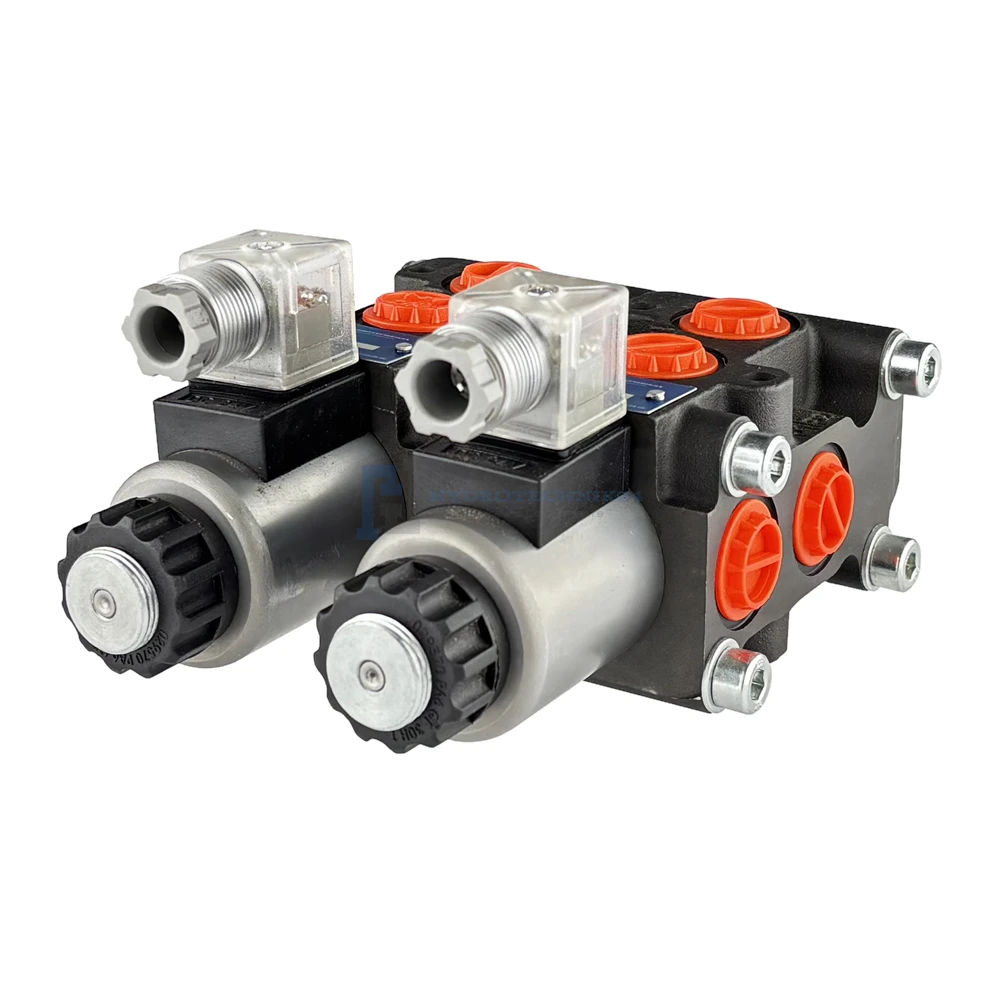

Elektromos szelep hidraulikus elválasztó 8/2 50L/min, elektromosan vezérelt 24V (rakodóhoz)

Alkalmazás:

Gyakran használják hidraulikus rendszerekben mezőgazdaságban, kertészetben, erdészetben, építőiparban és az általános iparban. Az elosztó különféle gépekhez alkalmazható, például: mezőgazdasági gépek, traktorok, permetezőgépek, rakodógépek, HDS-rakodók, építőipari gépek, kotrók, seprőgépek, ipari gépek és más hidraulikus eszközök.

Műszaki adatok:

• Elektromos csatlakozó: A készlet része
• Ajánlott olajáramlás a rendszerben: 0-50 l/perc
• Csatlakozások a szelektől (P1, P2): 1/2" belső menet
• Kimenetek az 1., 2. és 3. hengerhez: 1/2" belső menet
• Maximális üzemi nyomás: 210 bar
• Megengedett környezeti hőmérséklet: -40 °C - +60 °C
• Megengedett olajhőmérséklet: -15 °C - +80 °C
• Ajánlott olajszűrési szint: 10-15 µ
• Tápellátás: Egyenáram (DC) 24V

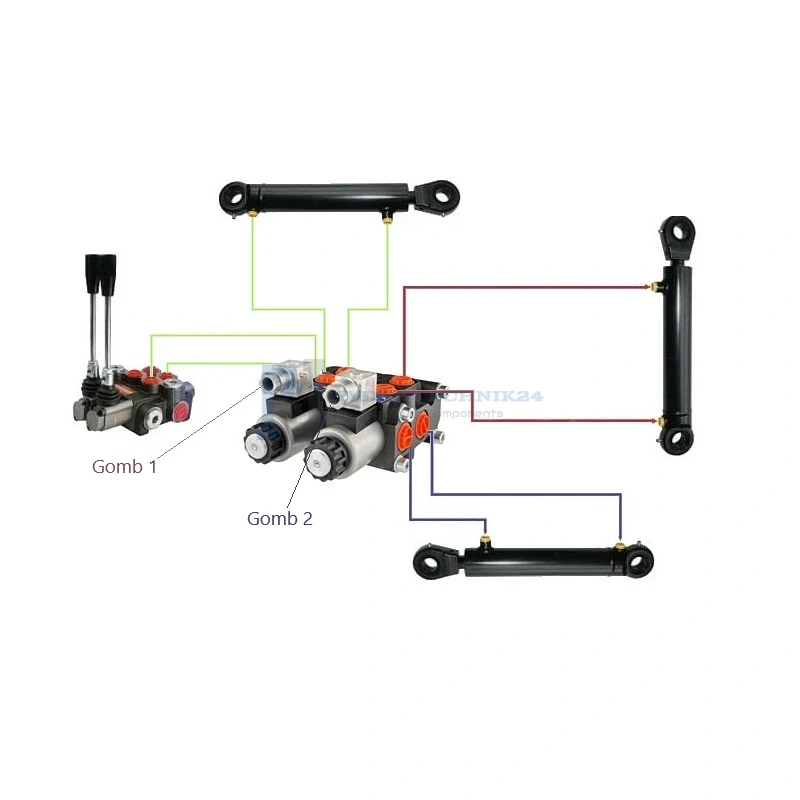

• Példa vezérlésre: három egymástól függetlenül működő kettős működésű henger, amelyet egy hidraulikus elosztószelep.

Működési elv:

• Az elektromágneses szelep 24V-os elektromos impulzussal teszi lehetővé a vezérlés átkapcsolását három egymástól függetlenül működő kettős működésű aktuátor között. Ez az ideális megoldás, ha egy olyan vezérlőszelep áll rendelkezésre, amelynek minden szekciója foglalt, de további hidraulikus hengerek vezérlésére van szükség.
• Egy homlokrakodónál például ez az eszköz lehetővé teszi, hogy egy szekcióból vezérelje a kanalat, a bálafogót és a homlokrakodó villáját. Az átkapcsolás a vezérlőelemek között gombnyomással történik. A gombok a vezérlőszelep közelében vagy közvetlenül a vezérlőelemhez, például egy karhoz vagy joystickhoz rögzíthetők.
• Az elektromágneses szelep három hidraulikus henger vezérlését teszi lehetővé, de nem egyszerre. Először az első hengeren kell munkát végezni, majd a szelepet szükség szerint át kell kapcsolni a többi henger vezérléséhez.

A tolózár működési elve:

• Az 1-es helyzetben, a semleges (tekercsfeszültség megszakítása) állapotban az 1. hidraulikus henger vezérlése lehetséges.
• A 8/2-es szelep első szekciójának 2-es munkapozíciója – az olaj a második szekcióba áramlik – lehetővé teszi a 2. és 3. hidraulikus henger vezérlését.
