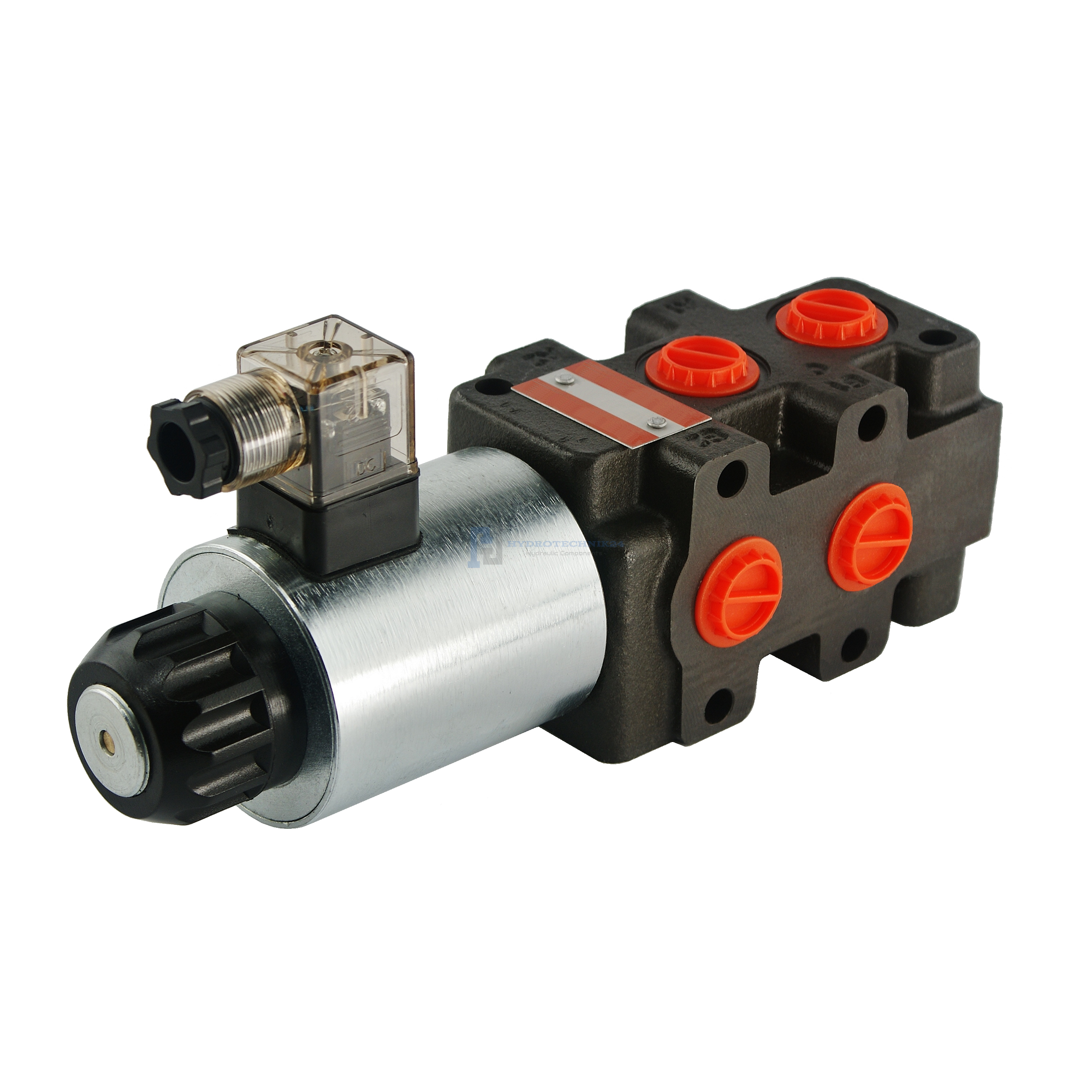

Elektromos szelep hidraulikus elválasztó 6/2 90L/min, elektromosan vezérelt 24V (rakodóhoz)
Leírás
Műszaki adatok:
Elektromos csatlakozóval a szett része.
A rendszer ajánlott olajátfolyása: 0 - 90 l/min.
Vezérlési példa: két egymástól függetlenül működő, kettős működésű munkahenger vezérlése a hidraulikus elosztó egy szekciójából.
Működési elv:
Elektromos szelep, mely elektromos impulzussal (24V) lehetővé teszi a vezérlés átkapcsolását két egymástól függetlenül működő kettős működésű munkahenger között. Ideális megoldás, ha van egy hidraulikus elosztónk, amelyben az összes rendelkezésre álló szekció már használatban van, és hirtelen szükség van egy új, kiegészítő munkahengert működtető vezérlésére.
A TUR rakodóban ez az eszköz lehetővé teszi a kanál, bálafogó vagy krokodil villa vezérlését az elosztó egyetlen szakaszáról. A vezérlés között a gomb megnyomásával válthat. Szerelhető az elosztó közelében vagy közvetlenül a vezérlőelemre, például egy karra vagy joystickra.
A mágnesszelep lehetővé teszi két hajtómű vezérlését, de nem vezérelhetőek egyszerre. A munkát az első hajtóművön kell elvégezni, majd átváltunk a második hajtómű vezérlésére.
Csúszka működési elve:
Kétállású csúszka (1 - 2), rugóval, tehát az áramellátás megszüntetésekor automatikusan visszaáll alaphelyzetbe.
1. helyzet semleges (a tekercs tápellátása megszakadt) - a következő számú munkahenger vezérlésének a lehetősége áll fenn: 1.
2. helyzet munkahelyzet (a tekercs tápellátása folyamatban) - a következő számú munkahenger vezérlésének a lehetősége áll fenn: 2.
Műszaki adatok:
A test hidraulikus furatainak száma: 6
Maximális térfogatáram [BSP]: 90 l/min
Belső menetek a testben: 1/2''
Tápfeszültség: 24V
Nyomásintervallum:
Maximális nyomás az ellátókörben: 250Bar
Maximális nyomás a visszatérő körben: 50Bar
Maximális nyomás a szekciókban: 300Bar
