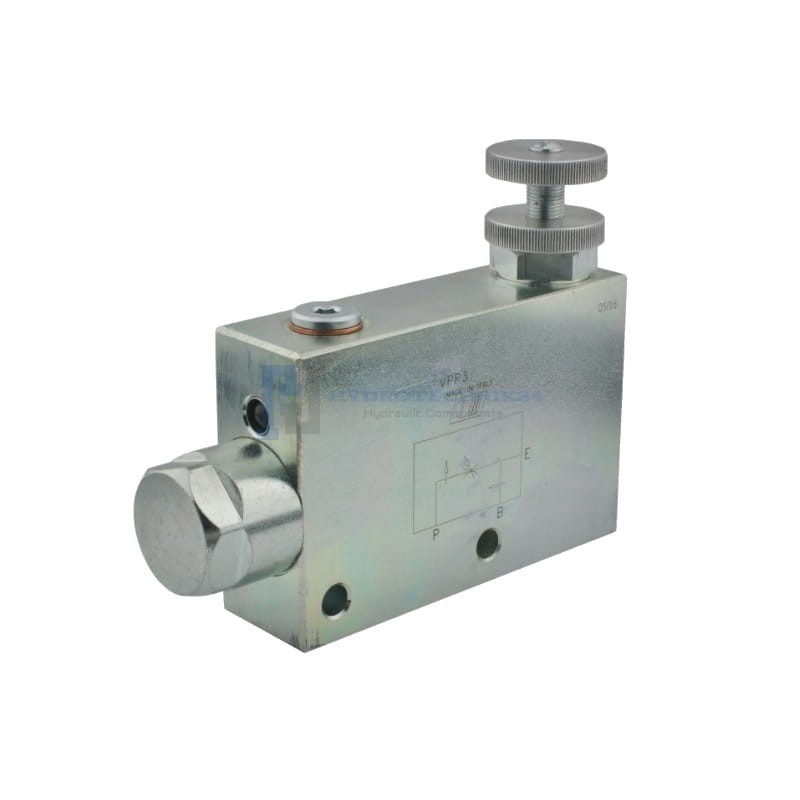

Arányos áramlásvezérlő elosztó szelep VPR3, menetek: 3/8” átáramlás: 60L / perc maximális nyomás: 350bar

Működési elv:

A szabályozó a fő olajáramot a szivattyúból két független folyamra osztja, amelyek két független hidraulikus rendszert táplálhatnak. Ez lehetővé teszi egy meghatározott áramlás beállítását az első fő vevőkészüléken, a fölösleges olaj a második vevőkészülékbe kerül. A szivattyú kapacitásának megváltozásakor a fő vevő mindig azonos mennyiségű olajat kap, az áramlás csak a második vevőnél ingadozik.

Ideális traktorokhoz és egyéb gépekhez, ahol a kormányberendezést (orbitrol) és a fő hidraulikát (homlokrakodó) egy szivattyú biztosítja. Állandó áramlást állítunk be az orbitrolnak, az olaj többi része biztosítja a hidraulikát a rakodóban. A rakodógéphez szállított olajmennyiség a szivattyú pillanatnyi teljesítményétől függ. Az orbitrolba táplált olajmennyiség állandó, ami biztosítja a gép zökkenőmentes és hatékony kormányzását.

Beszerelés és beállítás:

A szelepbeállítást a beállító csavarral lehet elvégezni, a beállításokat kontraanyával lehet biztosítani. Porttal rendelkezik a nyomásmérő csatlakoztatásához.

Csatlakoztassa E-t a tápvezetékhez, P-t az elsőbbséget élvező vevőhöz vagy hidraulikavezetékhez, ahol az áramlásszabályozás szükséges. Csatlakoztassa a B készüléket a második vevőhöz.

Maximális nyomás:

A szabályozó kompenzál, vagyis a szelep mögött nincs olajnyomásesés. Ennek köszönhetően a beállítás után a motor megtartja az eredeti nyomatékot. A szokásos fojtószelepek a motorokkal egy üzemben, melegítik az olajat, valamint nicnsen kompenzációja, ami azt jelenti, hogy a motor fordulatszámainak szabályozása közben teljesítményt is veszít .

Műszaki adatok:

Maximális folyadékszállítás: 60 l/perc
Az áramlásszabályozás tartománya a prioritási csatornán: 10-60L/min
A test hidraulikus furatainak száma: 3 (+ furat a nyomásmérőhöz)
Belső menetek a testben: 3/8"[BSP]
Ház anyaga: galvanizált acél
Legnagyobb megengedett nyomás: 350 bar
