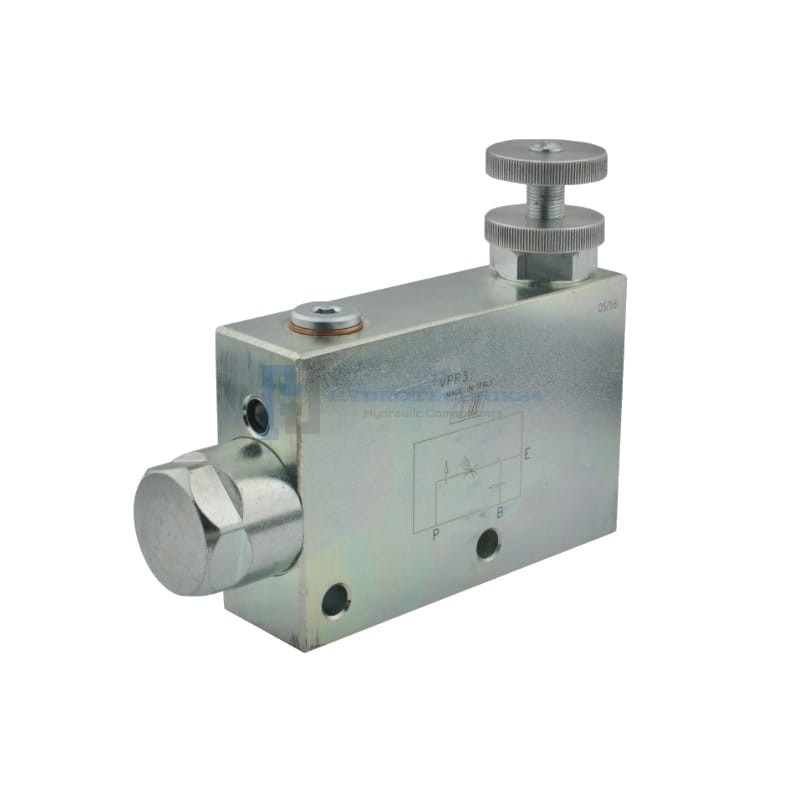

Arányos áramlásvezérlő elosztó szelep VPR3, menetek: 1/2” átáramlás: 80L / perc maximális nyomás: 350bar
Leírás
Működési elv:
A szabályozó a fő olajáramot a szivattyúból két független folyamra osztja, amelyek két független hidraulikus rendszert táplálhatnak. Ez lehetővé teszi egy meghatározott áramlás beállítását az első fő vevőkészüléken, a fölösleges olaj a második vevőkészülékbe kerül. A szivattyú kapacitásának megváltozásakor a fő vevő mindig azonos mennyiségű olajat kap, az áramlás csak a második vevőnél ingadozik.
Ideális traktorokhoz és egyéb gépekhez, ahol a kormányberendezést (orbitrol) és a fő hidraulikát (homlokrakodó) egy szivattyú biztosítja. Állandó áramlást állítunk be az orbitrolnak, az olaj többi része biztosítja a hidraulikát a rakodóban. A rakodógéphez szállított olajmennyiség a szivattyú pillanatnyi teljesítményétől függ. Az orbitrolba táplált olajmennyiség állandó, ami biztosítja a gép zökkenőmentes és hatékony kormányzását.
Beszerelés és beállítás:
A szelepbeállítást a beállító csavarral lehet elvégezni, a beállításokat kontraanyával lehet biztosítani. Porttal rendelkezik a nyomásmérő csatlakoztatásához.
Csatlakoztassa E-t a tápvezetékhez, P-t az elsőbbséget élvező vevőhöz vagy hidraulikavezetékhez, ahol az áramlásszabályozás szükséges. Csatlakoztassa a B készüléket a második vevőhöz.
Maximális nyomás:
A szabályozó kompenzál, vagyis a szelep mögött nincs olajnyomásesés. Ennek köszönhetően a beállítás után a motor megtartja az eredeti nyomatékot. A szokásos fojtószelepek a motorokkal egy üzemben, melegítik az olajat, valamint nicnsen kompenzációja, ami azt jelenti, hogy a motor fordulatszámainak szabályozása közben teljesítményt is veszít .
Műszaki adatok:
Maximális folyadékszállítás: 80 l/perc
Az áramlásszabályozás tartománya a prioritási csatornán: 20-80L/min
A test hidraulikus furatainak száma: 3 (+ furat a nyomásmérőhöz)
Belső menetek a testben: 1/2"[BSP]
Ház anyaga: galvanizált acél
Legnagyobb megengedett nyomás: 350 bar
