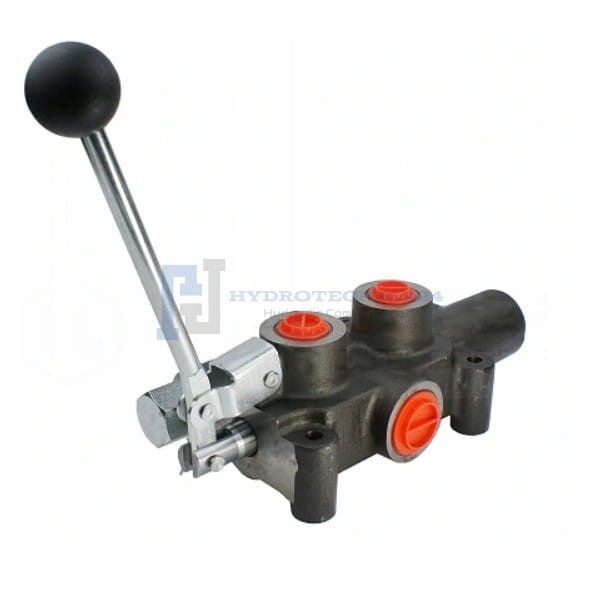

P80 hidraulikus elosztó fa hasogatóhoz, retesszel felszerelve

Alkalmazás:

Speciálisan fahasítóhoz fejlesztve. A fa hasítása során biztonsági okokból szükséges a vezérlőszelep karjának megtartása. A dugattyú visszatérése a retesz függvényében áll, amely a henger teljes behúzása után automatikusan visszapattan és visszatér a kiindulási pozícióba. Ez a megoldás lehetővé teszi a fa törzsének cseréjét és a faforgács eltakarítását a dugattyú visszahúzódása közben. Ezenkívül a dugattyú visszatérése után a zár automatikusan visszaugrik és tehermentesíti a hidraulikus szivattyút, így a hidraulikus rendszer nem melegszik fel. Semleges pozícióban az olaj szabadon áramlik a hidraulikus elosztón keresztül, és visszatér az olajtartályba.

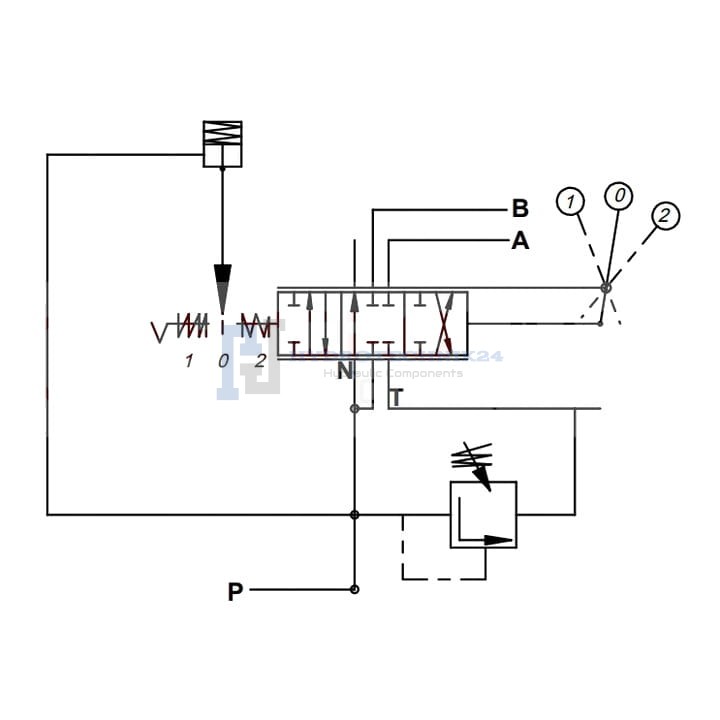

A vezérlőszelep működése:

• pozíció: semleges (a kar függőleges helyzetben van) a henger dugattyúja áll - az olaj visszatér a tartályba.
• pozíció: munka (a kar előre ferde -pozícióban van) a henger dugattyúja kinyúlik.
• pozíció: munka (a kar hátra ferde pozícióban van) a henger dugattyúja behúzódik.

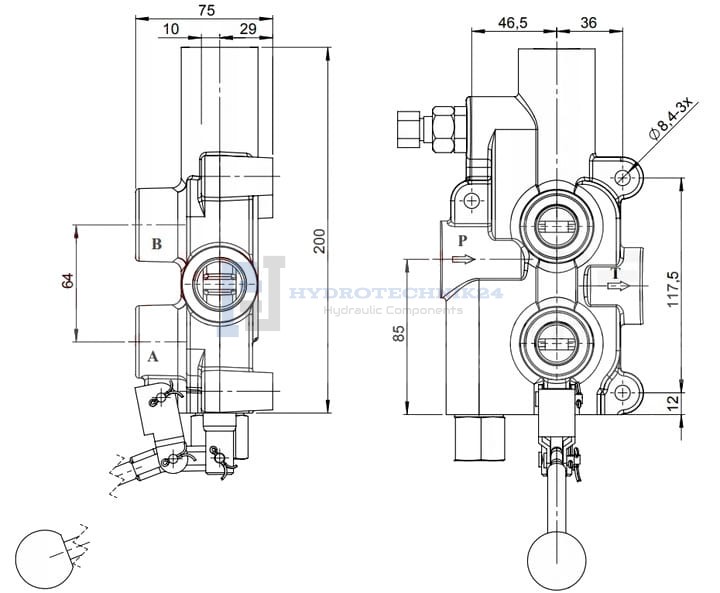

Műszaki adatok:

• Csatlakozó port, tápellátás: 3/4''
• Csatlakozó port, visszatérés: 3/4''
• Szekciók csatlakozó portjai: 1/2'
• Maximális nyomás a tápellátáson: 250Bar
• Maximális nyomás a visszatérésen: 50Bar
• Maximális nyomás a szekciókon: 300Bar
• Megengedett környezeti hőmérséklet: -40 C-tól +60 C-ig
• Megengedett olajhőmérséklet: -15 C-tól +80 C-ig
• Ajánlott hidraulikus olaj: ásványi olaj alapú, pl. HL 32 vagy HL 46

A túlfolyó szelep gyárilag 180Bar ± 30 Bar-ra van beállítva. Van lehetőség a saját beállításra, teljes fordulat 30Bar változást eredményez.

A munkahelyzetből a semleges pozícióba történő visszaállító szelep 70 bar-ra van beállítva, a szabályozás tartománya 70-140bar.
