Mechanikus joystick 2 nyomógombbal, 2 Bowden-kábelhez, 14 mm-es gömbfejes csatlakozással – Indemar 6022

Mechanikus joystick 2 nyomógombbal, 2 Bowden-kábelhez, 14 mm-es gömbfejes csatlakozással – Indemar 6022

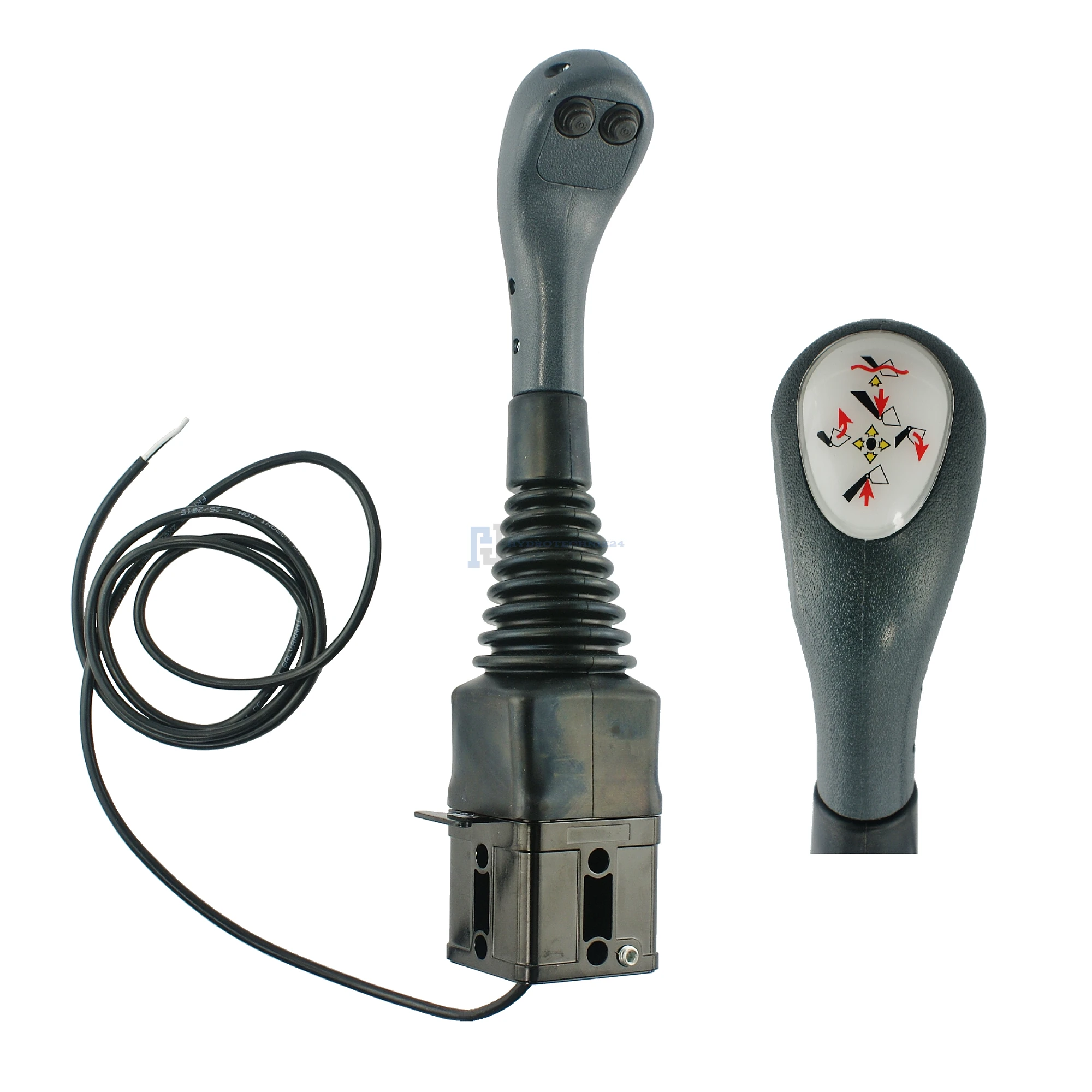

Az Indemar 6022 mechanikus joystick hidraulikus vezértömb távoli működtetésére szolgál két Bowden-kábel segítségével. A joystick mozgatásával két hidraulikus vezértömb-szekció mechanikusan vezérelhető.

A markolatba ezenkívül két elektromos nyomógomb van beépítve. Ezek további elektromos funkciók, például hidraulikus funkciókat működtető mágnesszelepek vezérlésére használhatók. Így két alapfunkció mechanikusan, további funkciók pedig elektromosan működtethetők egyetlen kezelőkarral.

A joystick két, 14 mm átmérőjű gömbfejes csatlakozással rendelkező Bowden-kábelhez használható.

Felhasználás

A joystick mezőgazdasági, építőipari és ipari hidraulikus rendszerekben használható. Alkalmas többek között homlokrakodókhoz, rakodógépekhez, targoncákhoz és más hidraulikusan vezérelt berendezésekhez.

Homlokrakodó esetén például a következő funkciók vezérlésére használható:

• a rakodókeret emelése és süllyesztése,
• a kanál vagy más munkaeszköz billentése,
• további munkaeszköz-funkciók vezérlése a nyomógombokkal, például bálafogó, krokodilkanál vagy más, mágnesszeleppel működtetett funkciók.

A joystick homlokrakodókban, traktorokban és más megfelelő hidraulikus rendszerrel rendelkező gépekben is alkalmazható, megfelelő vezértömb, Bowden-kábelek és elektromos vezérlés használata esetén.

A Bowden-kábeles mechanikus vezérlés lehetővé teszi a hidraulikus vezértömb kezelőfülkén kívüli elhelyezését, ezáltal csökkenthető a fülkében vezetett hidraulikatömlők száma.

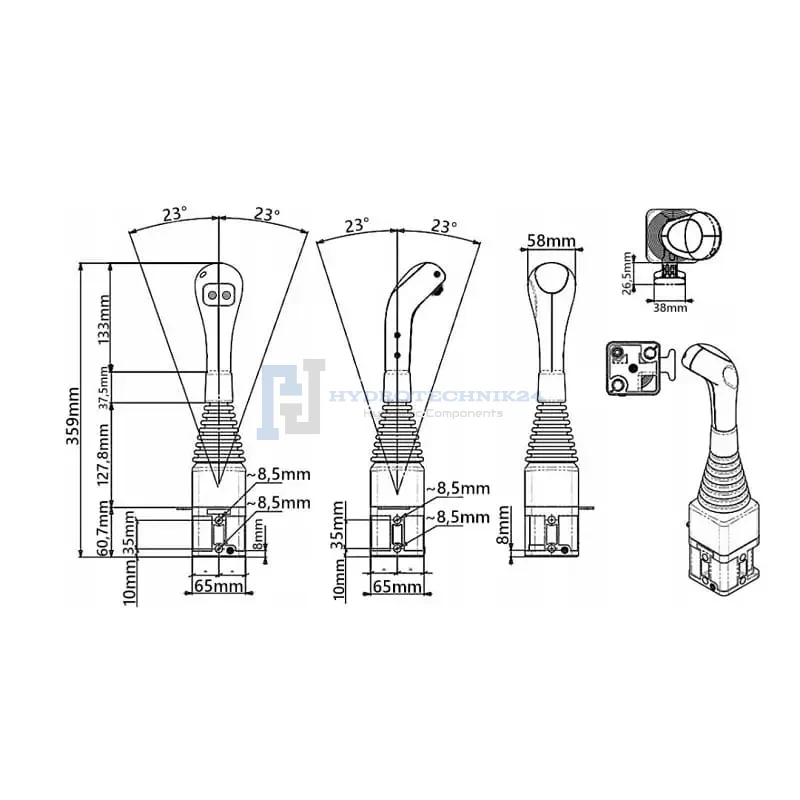

Műszaki adatok

• Típus: mechanikus joystick nyomógombokkal
• Bowden-kábelek száma: 2
• Mechanikusan vezérelt szekciók száma: 2
• Nyomógombok száma: 2
• További elektromosan vezérelhető funkciók száma: legfeljebb 2
• Mechanikus vezérlés módja: Bowden-kábel
• Bowden-kábel csatlakozásának típusa: gömbfejes
• A kompatibilis Bowden-kábel gömbfejének átmérője: 14 mm
• Nyomógomb típusa: ON-ON
• Nyomógombok terhelhetősége: 4 A / 30 V DC
