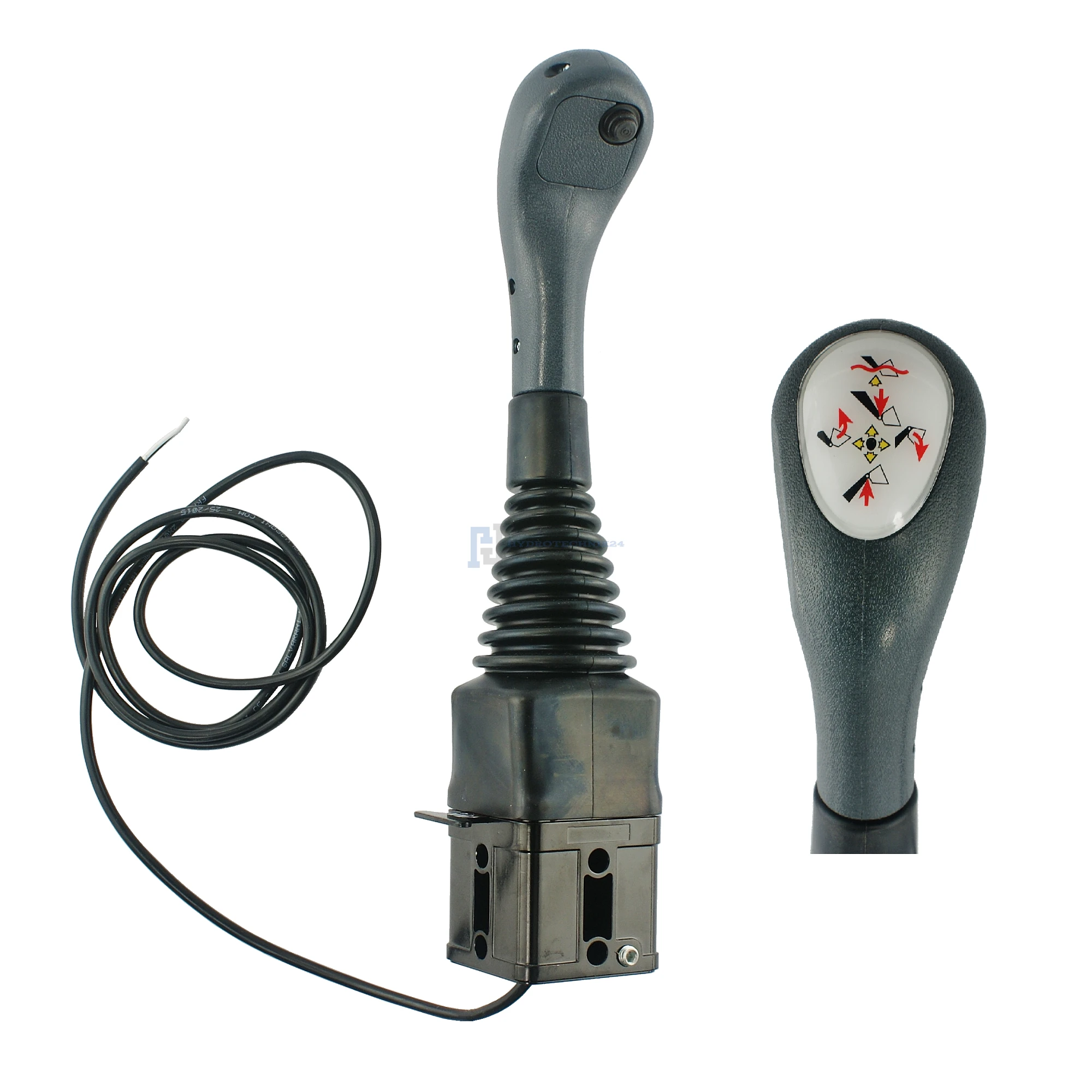

Mechanikus joystick 1 nyomógombbal, 2 Bowden-kábelhez, 14 mm-es gömbfejes csatlakozással – Indemar 6019

Mechanikus joystick 1 nyomógombbal, 2 Bowden-kábelhez, 14 mm-es gömbfejes csatlakozással – Indemar 6019

Az Indemar 6019 mechanikus joystick hidraulikus vezértömb távoli működtetésére szolgál két Bowden-kábel segítségével. A joystick mozgatásával két hidraulikus vezértömb-szekció mechanikusan vezérelhető.

A markolatba ezenkívül egy elektromos nyomógomb van beépítve, amely egy további funkció működtetésére használható, például egy harmadik funkció mágnesszelepének vezérlésére. Így két alapvető hidraulikus funkció és egy további elektromos funkció egyetlen kezelőkarral működtethető.

A joystick két, 13–14 mm átmérőjű gömbfejes csatlakozással rendelkező Bowden-kábelhez használható.

Felhasználás

A joystick mezőgazdasági, építőipari és ipari hidraulikus rendszerekben használható. Alkalmas többek között homlokrakodókhoz, rakodógépekhez, targoncákhoz és más hidraulikusan vezérelt berendezésekhez.

Homlokrakodó esetén például a következő funkciók vezérlésére használható:

• a rakodókeret emelése és süllyesztése,
• a kanál vagy más munkaeszköz billentése,
• egy további munkaeszköz-funkció vezérlése a nyomógombbal, például bálafogó vagy krokodilkanál működtetése megfelelő mágnesszelep alkalmazása esetén.

A joystick homlokrakodók, valamint traktorok és más megfelelő hidraulikus rendszerrel rendelkező gépek vezérlésére is alkalmazható.

A Bowden-kábeles mechanikus vezérlés lehetővé teszi a hidraulikus vezértömb kezelőfülkén kívüli elhelyezését, ezáltal csökkenthető a fülkében vezetett hidraulikatömlők száma.

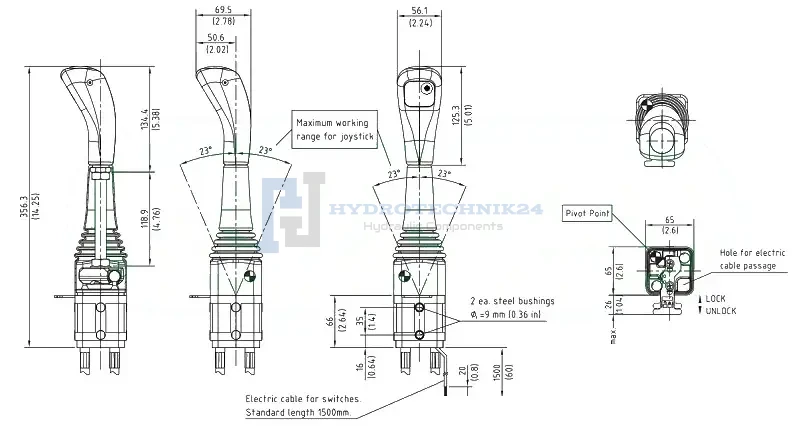

Műszaki adatok

• Típus: mechanikus joystick nyomógombbal
• Bowden-kábelek száma: 2
• Mechanikusan vezérelt szekciók száma: 2
• Nyomógombok száma: 1
• További elektromosan vezérelhető funkciók száma: 1
• Mechanikus vezérlés módja: Bowden-kábel
• Bowden-kábel csatlakozásának típusa: gömbfejes
• A kompatibilis Bowden-kábel gömbfejének átmérője: 14 mm
• Nyomógomb típusa: ON-ON
• Nyomógomb terhelhetősége: 4 A / 30 V DC
