Kettős működésű, 7-szekciós, elektromosan vezérelt, 40L-es, 24V-os hidraulikus elosztó elektromos vezérlőpanel 7 gombbal a készletben

Alkalmazás:

Gyakran használják hidraulikus rendszerekben a mezőgazdaságban, kertészetben, erdőgazdálkodásban, építőiparban és általánosan az iparban. Az osztó különböző géptípusokhoz van igazítva, mint például mezőgazdasági gépek, traktorok, permetezők, rakodók, ciklopok, HDS rakodók, építőipari gépek, kotrók, tisztítógépek, ipari gépek és más hidraulikus rendszerrel rendelkező eszközök. A vezérlőpanel lehetővé teszi a szakaszok vezérlését az elektromosan vezérelt hidraulikus osztón. A teljes kábelkészlet lehetővé teszi az osztó elektromos csatlakoztatását a vezérlőpanelhez.

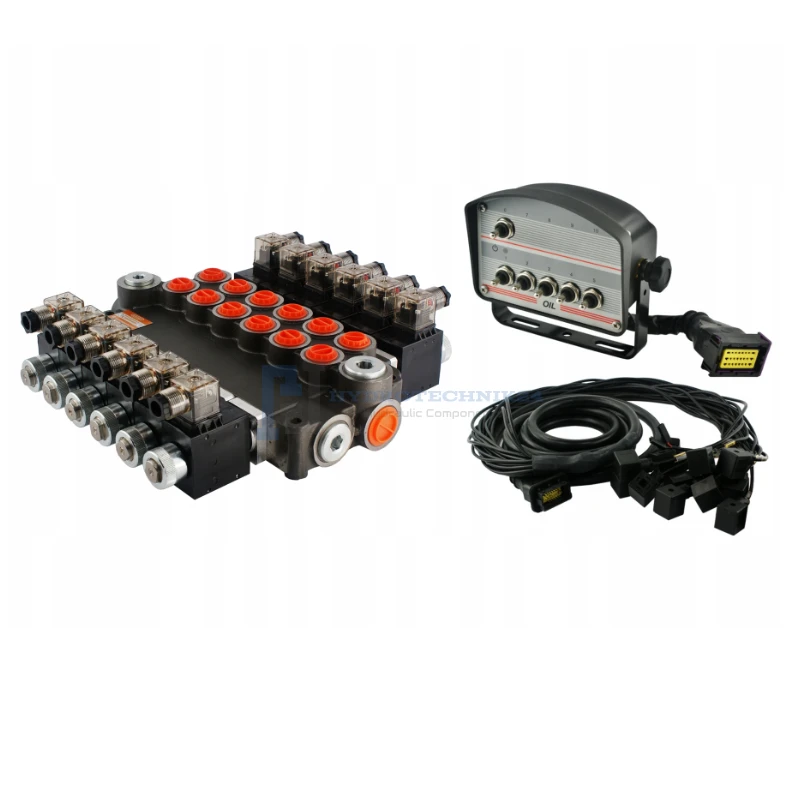

A készlet tartalma:

• Elektromosan vezérelt hidraulikus elosztó
• Elektromos vezérlőpanel 7 gombbal

Vezérlés:

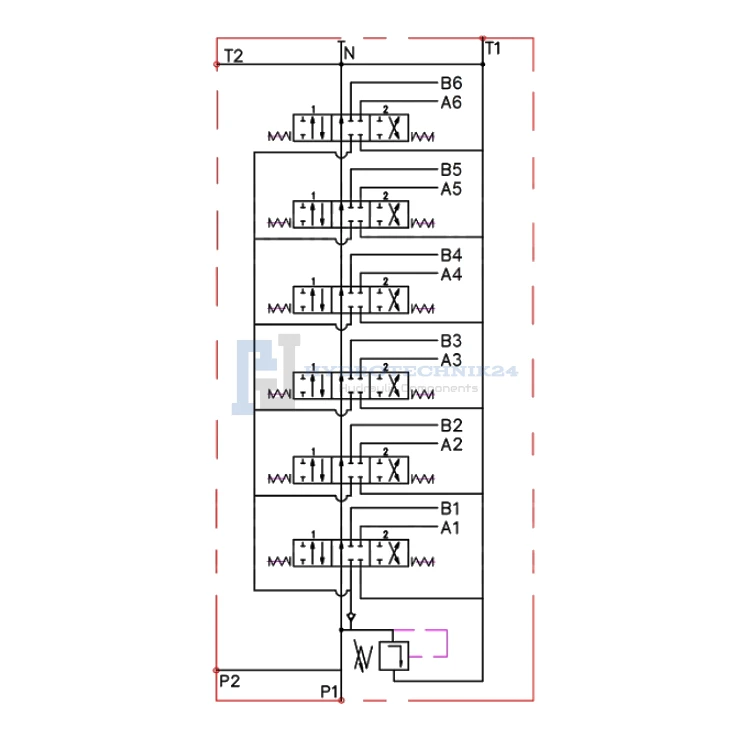

Három állású hidraulikus elosztó csúszka (1 - 0 - 2), rugóval, tehát az áramellátás megszüntetésekor automatikusan visszaáll alaphelyzetbe. Amikor a csúszka alaphelyzetben van (0), az olaj szabadon átfolyik az elosztón a visszatérő körbe, a szivattyú nincs nyomás alatt, tehermentesítve van.

Csúszka működési elve:

0. semleges helyzet (mindkét tekercs áramellátása meg van szakítva) a munkahenger dugattyúrúdja áll - az olaj átfolyik.
1. helyzet (csak az első tekercs van áram alatt) a munkahenger dugattyúrúdja kitolódik.
2. helyzet (csak a második tekercs van áram alatt) a munkahenger dugattyúrúdja visszahúzódik.

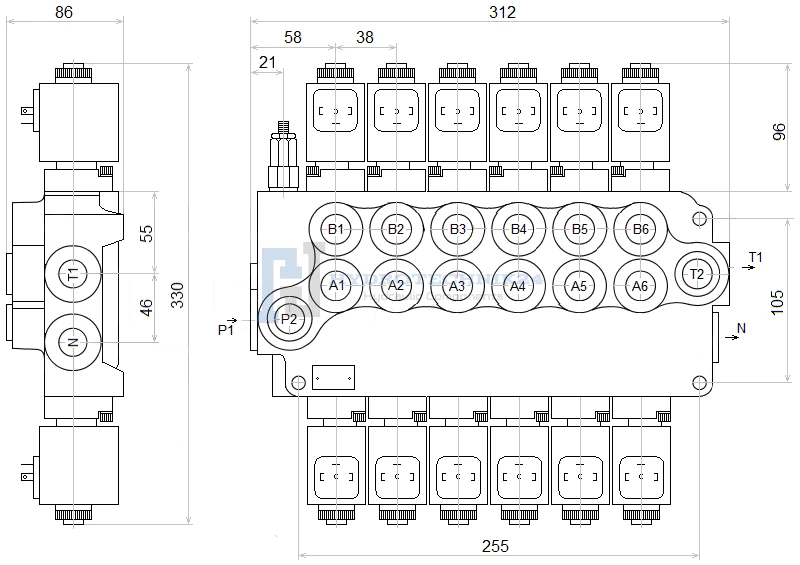

Csatlakoztatás:

• Szivattyú ellátókör (P): belső menet BSP 1/2''
• Tartályba visszatérő kör (T): belső menet BSP 1/2''
• Szekcióbemenet (A, B): belső menet BSP 3/8''
• Soros csatlakozás (N): belső menet BSP 1/2''

Hidraulikus elosztó paraméterei:

• A rendszer ajánlott olajátfolyása: 0 - 40 l/perc.
• Maximális nyomás az ellátókörben: 250Bar
• Maximális nyomás a visszatérő körben: 50Bar
• Maximális nyomás a szekciókban: 300Bar
• Megengedett környezeti hőmérséklet: -40 °C - +60 °C
• Megengedett olajhőmérséklet: -15 °C - +80 °C
• A túlfolyószelep gyárilag 175Bar-ra van állítva.
• Saját hatáskörben beállítható, egy teljes fordulat 30Bar-ral változtatja meg a nyomást.

Áramellátás és csatlakozók:

• Egyenáramú tápellátás (DC) 24V
• Az elektromos dugaszok LED-lámpákkal vannak ellátva, melyek a tekercs áram alá helyezésekor kigyulladnak.

ÁLTALÁNOS INFORMÁCIÓK KEZELŐPANEL:

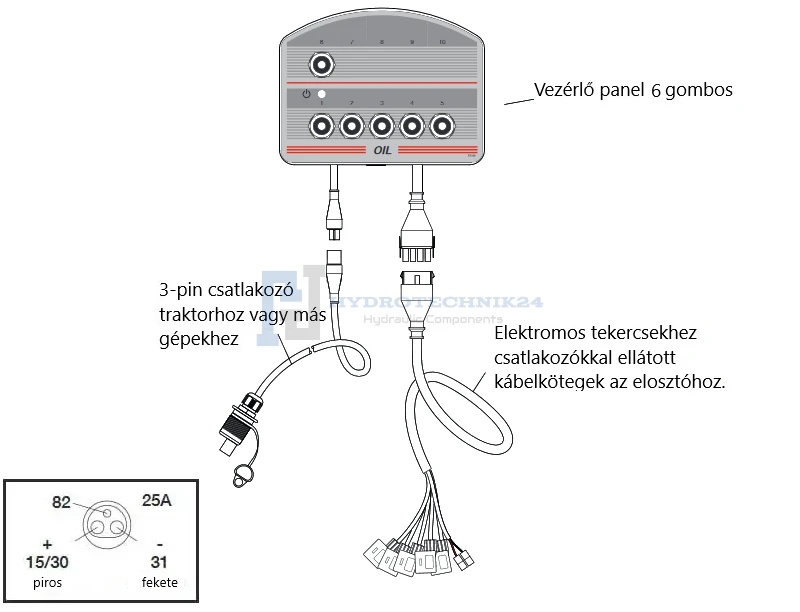

Minden fel- és lekapcsoló automatikus központosítással (1-0-2) retesz nélkül. Minden panel egy két méteres tápkábellel és egy négy méteres kombinált kábellel van felszerelve, csatlakozókkal, amelyek összekötik a panelt az elosztóval.
