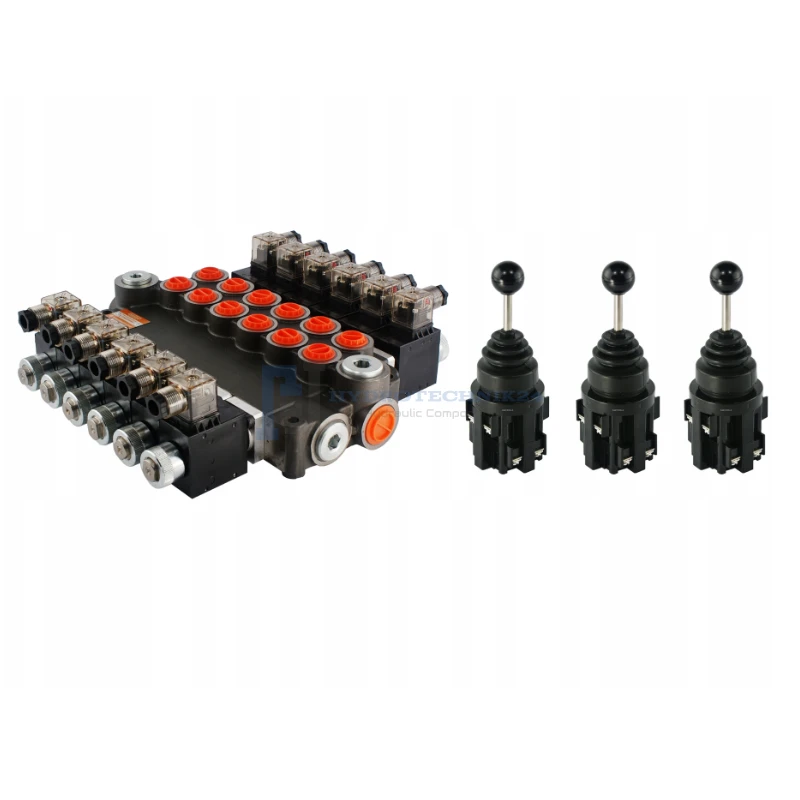

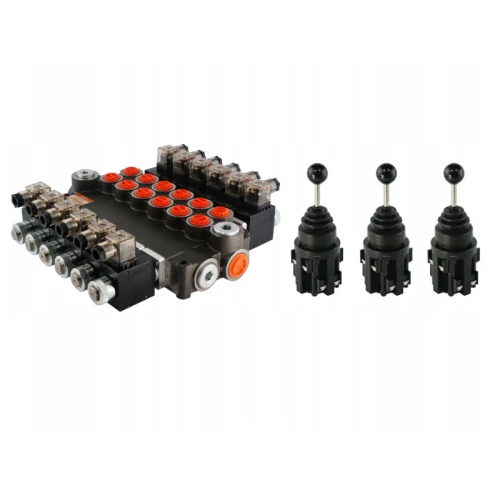

Kettős működésű, 6 szekciós, elektromosan vezérelt, 80L-es, 24V-os hidraulikus elosztó, 3 elektromos joystickkal

Alkalmazás:

A mezőgazdaságban, kertészetben, erdészetben, építőiparban és általában az iparban gyakran használják hidraulikus rendszerekben. Az elosztó különböző géptípusokhoz van igazítva, például mezőgazdasági gépekhez, traktorokhoz, permetezőkhöz, rendrakókhoz, ciklopokhoz, HDS rakodókhoz, építőipari gépekhez, rakodókhoz, kotrógépekhez, seprőgépekhez, ipari gépekhez és más hidraulikus rendszerrel rendelkező eszközökhöz. A joystick, más néven karos vezérlő, lehetővé teszi a két szakasz vezérlését egy elektromosan vezérelt hidraulikus elosztóban.

A készlet tartalma:

• Elektromosan vezérelt hidraulikus elosztó
• 3x elektromos joystick

Vezérlés:

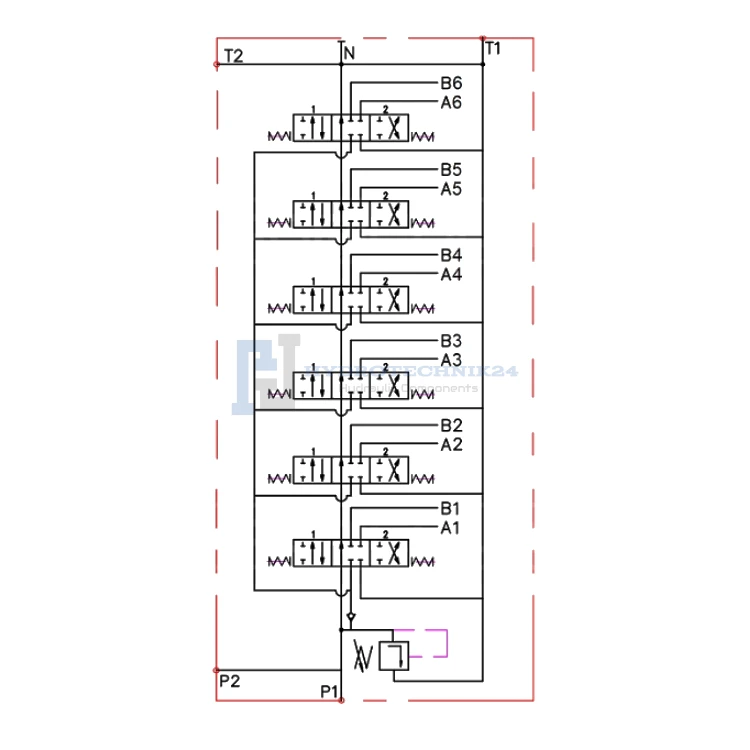

Három állású hidraulikus elosztó csúszka (1 - 0 - 2), rugóval, tehát az áramellátás megszüntetésekor automatikusan visszaáll alaphelyzetbe. Amikor a csúszka alaphelyzetben van (0), az olaj szabadon átfolyik az elosztón a visszatérő körbe, a szivattyú nincs nyomás alatt, tehermentesítve van.

Csúszka működési elve:

0. semleges helyzet (mindkét tekercs áramellátása meg van szakítva) a munkahenger dugattyúrúdja áll - az olaj átfolyik.
1. helyzet (csak az első tekercs van áram alatt) a munkahenger dugattyúrúdja kitolódik.
2. helyzet (csak a második tekercs van áram alatt) a munkahenger dugattyúrúdja visszahúzódik.

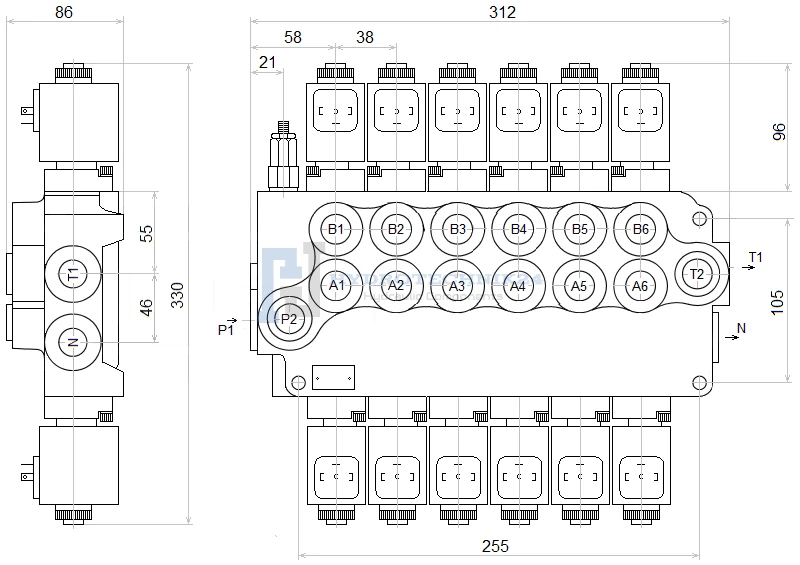

Csatlakoztatás:

• Szivattyú ellátókör (P): belső menet BSP 1/2''
• Tartályba visszatérő kör (T): belső menet BSP 3/4''
• Szekcióbemenet (A, B): belső menet BSP 1/2''
• Soros csatlakozás (N): belső menet BSP 3/4"

Hidraulikus elosztó paraméterei:

• A rendszer ajánlott olajátfolyása: 0 - 80 l/perc.
• Maximális nyomás az ellátókörben: 250Bar
• Maximális nyomás a visszatérő körben: 50Bar
• Maximális nyomás a szekciókban: 300Bar
• Megengedett környezeti hőmérséklet: -40 °C - +60 °C
• Megengedett olajhőmérséklet: -15 °C - +80 °C
• A túlfolyószelep gyárilag 175Bar-ra van állítva.
• Saját hatáskörben beállítható, egy teljes fordulat 30Bar-ral változtatja meg a nyomást.

Áramellátás és csatlakozók:

• Egyenáramú tápellátás (DC) 24V
• Az elektromos dugaszok LED-lámpákkal vannak ellátva, melyek a tekercs áram alá helyezésekor kigyulladnak.

Általános információk a joystickról:

A joysticknak 4 instabil helyzete és egy stabil, semleges középső helyzete van. Amikor a kezelő elengedi a joystickot, az visszatér a középső semleges helyzetbe. Egy Ø 30 mm-es lyukba történő beszereléshez készült. A szerelés úgy történik, hogy a kar gömbjét lecsavarják, majd a gyűrűt fedéllel együtt lecsavarják, a joystickot átvezetik a lyukon, és újra rögzítik a gyűrűt és a gömböt. Por-, víz- és olajálló gumitömítéses burkolattal rendelkezik.

Példa egy hidraulikus vezérlőszeleppel való működésre:

• Pozíció, semleges (kar függőlegesen): a henger dugattyúrúdja áll – az olaj a túlfolyóba megy.
• Működési helyzet (kar előre): az első henger dugattyúrúdja kinyúlik.
• Működési helyzet (kar hátra): az első henger dugattyúrúdja visszahúzódik.
• Működési helyzet (kar balra): a második henger dugattyúrúdja kinyúlik.
• Működési helyzet (kar jobbra): a második henger dugattyúrúdja visszahúzódik.

Joystick paraméterei:

• Méretek: 51 × 55 × 146 mm
• Kar anyaga: acél
• Üzemmód: Monostabil (nincs retesz)
• Működési pozíciók száma: 4
• Érintkezőegységek: 4 x NO
• AC érintkezők terhelhetősége: 6A / 250V (ohmos terhelés esetén)
• DC érintkezők terhelhetősége: 2,2A / 110V (ohmos terhelés esetén)
• Szigetelési ellenállás min.: 100MΩ
• Tesztfeszültség: 2,2 kV
• Mechanikai élettartam: 5 * 1050 ciklus
• Elektromos élettartam: 5 * 1050 ciklus
• Működési hőmérséklet: -20 ... 50 °C
