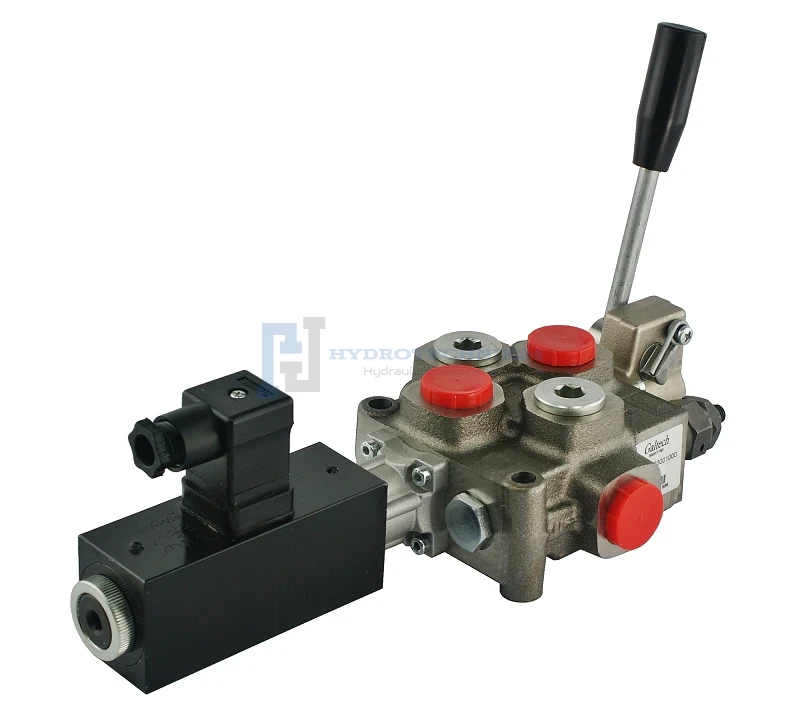

Hidraulikus vezérlőszelep 40 l/perc 12V, 1 szekciós, kettős működésű, elektromos és kézi karral

Hidraulikus vezérlőszelep 40 l/perc 12V, 1 szekciós, kettős működésű, elektromos és kézi karral

1 szekciós, kettős működésű hidraulikus vezérlőszelep kombinált elektromos és kézi működtetéssel. A szelep elektromosan, 12V-os mágnesszelepekkel, vagy közvetlenül a kézi kar segítségével vezérelhető.

Ez a kivitel különösen alkalmas olyan gépekhez és járművekhez, ahol két különböző helyről történő vezérlés szükséges, például elektromosan a vezetőfülkéből, illetve manuálisan közvetlenül a vezérlőszelepnél. A szelep többek között mezőgazdasági gépekben, traktorokban, szántóföldi permetezőkben, homlokrakodókban, HDS rakodódarukban, építőipari gépekben, kotrógépekben, homlokrakodókban, seprőgépekben és egyéb hidraulikus berendezésekben használható.

Általános információk

• Szekciók száma: 1
• Kivitel: kettős működésű
• Maximális átfolyás: 40 l/perc
• Tápfeszültség: 12V DC
• Működtetés: elektromosan vagy manuálisan, kézi karral
• Elektromos csatlakozó: a készlet tartalmazza
• Alkalmas a következők vezérlésére: hidraulikus munkahengerek, valamint mindkét forgásirányban működő hidraulikus motorok

Vezérlés

A vezérlőtolattyú három állással és rugós visszatérítéssel rendelkezik. A tápfeszültség kikapcsolása vagy a kézi kar elengedése után a tolattyú automatikusan visszatér semleges helyzetbe.

• Semleges helyzet: mindkét mágnesszelep feszültségmentes – a hidraulikus munkahenger megáll, az olaj a visszatérő ágba áramlik
• 1. munkahelyzet: az első mágnesszelep működtetve – a hidraulikus munkahenger kitolódik
• 2. munkahelyzet: a második mágnesszelep működtetve – a hidraulikus munkahenger visszahúzódik

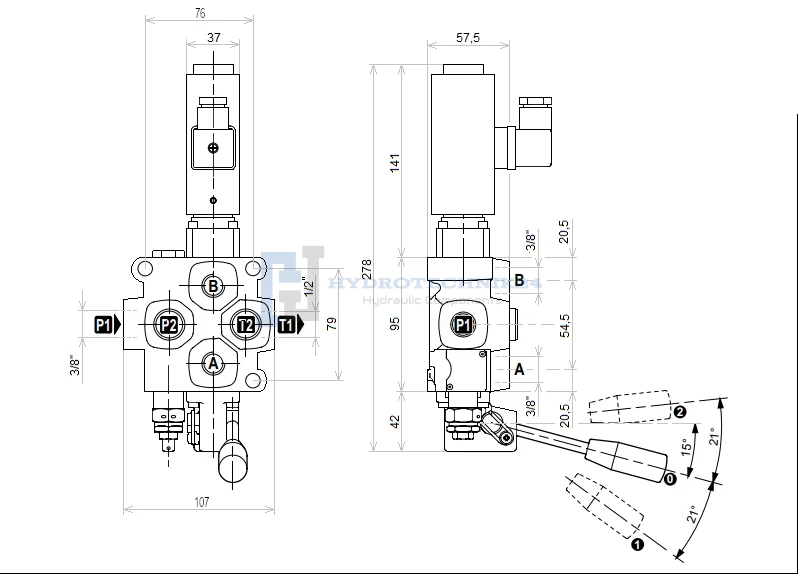

Hidraulikus csatlakozások

• Nyomóági csatlakozás: 3/8" belső menet
• Visszatérőági csatlakozás: 1/2" belső menet
• A szekció munkacsatlakozásai: 3/8" belső menet

Nyomástartomány

• Maximális nyomás a bemeneten: 250 bar
• Maximális nyomás a visszatérő ágon: 50 bar
• Maximális nyomás a munkacsatlakozásokon: 300 bar
• A nyomáshatároló szelep gyári beállítása: 175 bar
• A nyomáshatároló szelep beállítása: kb. 30 bar nyomásváltozás egy teljes fordulatonként

Hőmérséklet-tartomány és hidraulikaolaj

• Megengedett környezeti hőmérséklet: -40°C és +60°C között
• Megengedett olajhőmérséklet: -15°C és +80°C között
• Ajánlott hidraulikaolaj: ásványiolaj-alapú, pl. HL 32 vagy HL 46
• Ajánlott olajszűrés: 10–15 µm
