Elektromos hidraulikus vezérlőszelep 60 l/perc 24V, 2 szekciós, kettős működésű

Elektromos hidraulikus vezérlőszelep 60 l/perc 24V, 2 szekciós, kettős működésű

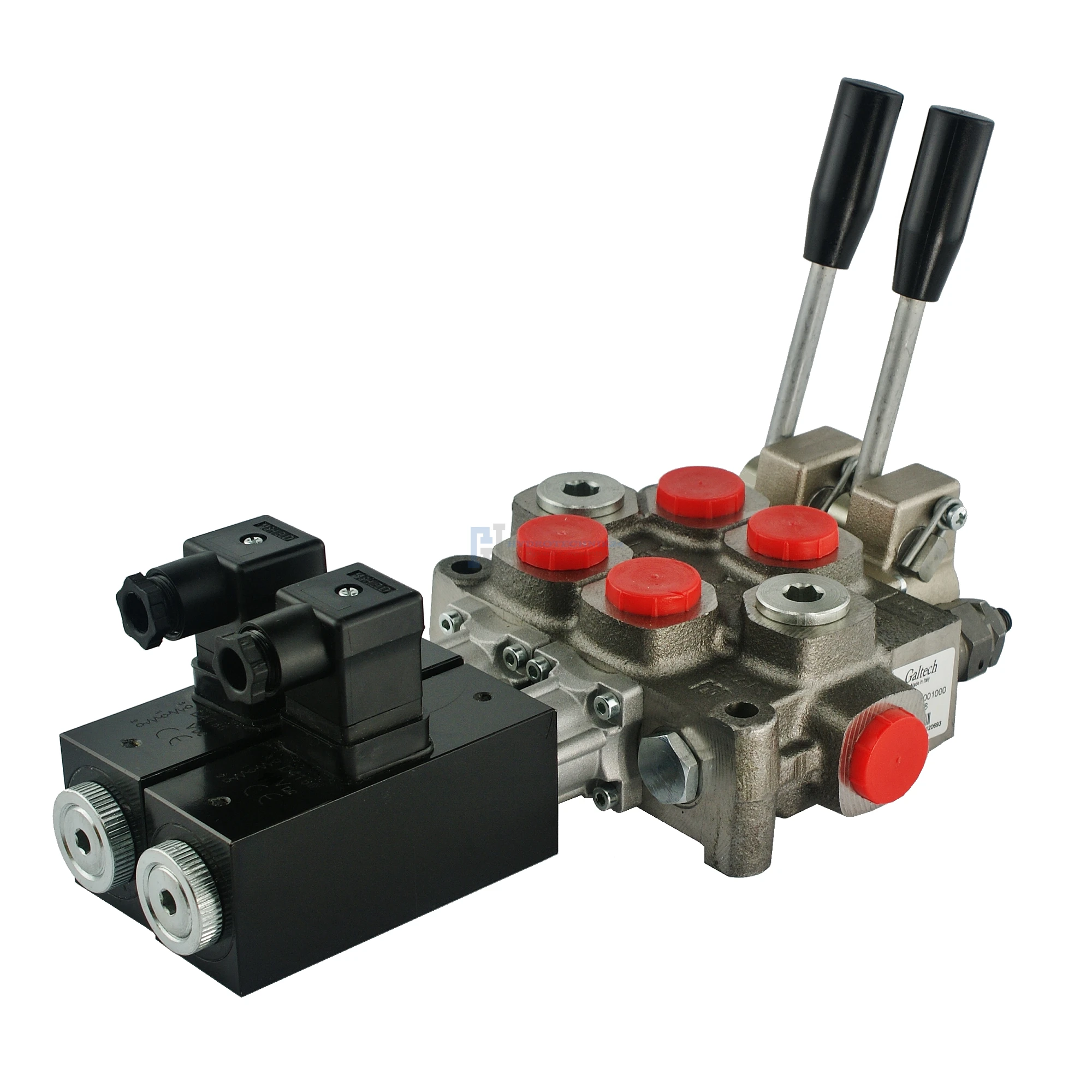

2 szekciós, kettős működésű GALTECH hidraulikus vezérlőszelep kombinált elektromos és kézi működtetéssel. A szelep 24V DC tápfeszültséggel működik, és kézi karokkal is vezérelhető. A rugós visszatérítésnek köszönhetően a vezérlőelemek a tápfeszültség megszakítása vagy a karok elengedése után automatikusan visszatérnek semleges helyzetbe.

A vezérlőszelep különféle gépekhez és járművekhez használható, például mezőgazdasági gépekhez, traktorokhoz, permetezőgépekhez, HDS rakodódarukhoz, építőipari gépekhez, rakodókhoz, kotrógépekhez, seprőgépekhez, ipari gépekhez és egyéb hidraulikusan vezérelt berendezésekhez. Különösen alkalmas olyan alkalmazásokhoz, ahol a vezérlőszelepet két különböző helyről kell működtetni.

Általános információk

• Szekciók száma: 2
• Kivitel: kettős működésű
• Maximális átfolyás: 60 l/perc
• Tápfeszültség: 24V DC
• Működtetés: elektromosan vagy manuálisan, kézi karokkal
• Rugós visszatérítés: igen
• Elektromos csatlakozók: a készlet tartalmazza
• Kézi karok: a készlet tartalmazza
• Alkalmas: kettős működésű hidraulikus munkahengerek vezérlésére
• Soros rendszerbe történő csatlakoztatás: lehetséges, ehhez nyomóhüvely szükséges

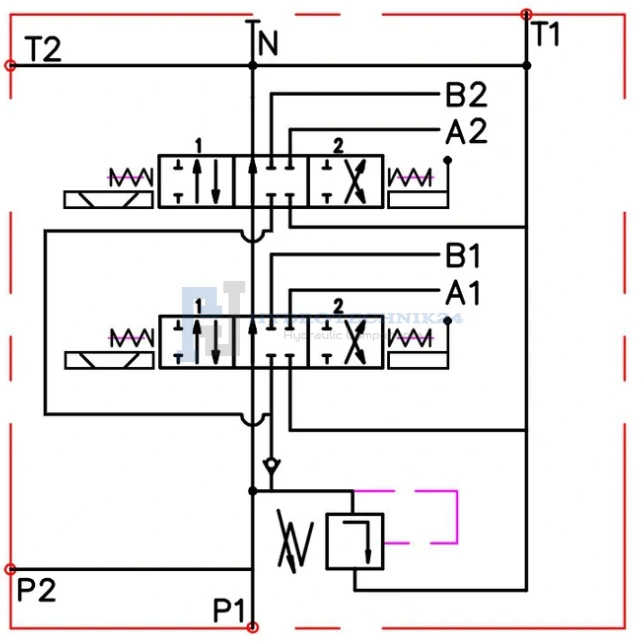

Vezérlés

A vezérlőkarok három állással rendelkeznek: 1 – 0 – 2. A rugós visszatérítésnek köszönhetően a tápfeszültség megszakítása vagy a kézi kar elengedése után automatikusan visszatérnek semleges helyzetbe.

Semleges helyzetben az olaj szabadon áramlik át a vezérlőszelepen a visszatérő ágba, így a szivattyú nincs nyomás alatt és tehermentesített állapotban működik.

• Semleges helyzet 0: mindkét mágnesszelep tápellátása megszakítva – a hidraulikus munkahenger dugattyúrúdja megáll, az olaj a visszatérő ágba áramlik
• 1. munkahelyzet: csak az első mágnesszelep kap tápfeszültséget – a hidraulikus munkahenger dugattyúrúdja kitolódik
• 2. munkahelyzet: csak a második mágnesszelep kap tápfeszültséget – a hidraulikus munkahenger dugattyúrúdja visszahúzódik

Elektromos adatok

• Tápfeszültség: 24V DC egyenáram

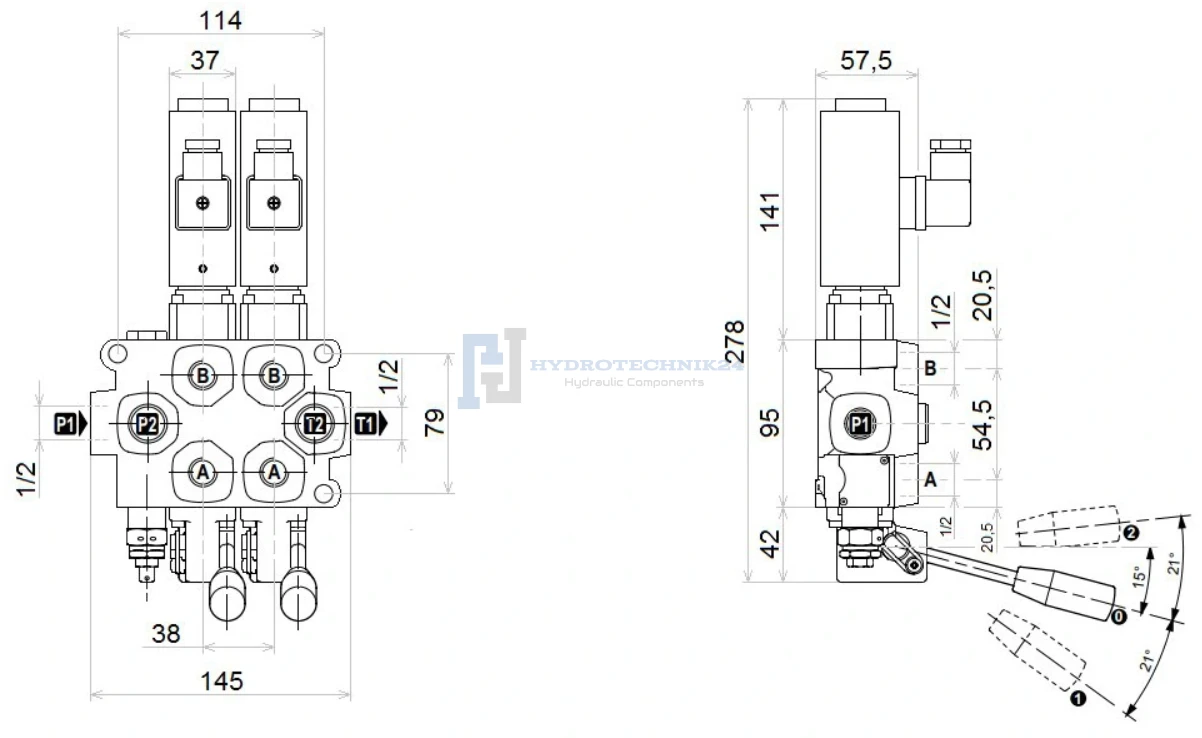

Hidraulikus csatlakozások

• P csatlakozás – hidraulikaszivattyú: 1/2" belső menet
• T csatlakozás – visszatérő ág / olajtartály: 1/2" belső menet
• A és B csatlakozások – hidraulikus munkahengerek: 1/2" belső menet
• N csatlakozás – nyomás továbbvezetése: 1/2" belső menet

Nyomástartomány

• Maximális nyomás a bemeneten: 250 bar
• Maximális nyomás a visszatérő ágon: 50 bar
• Maximális nyomás a munkaszekciókon: 300 bar
• A nyomáshatároló szelep gyári beállítása: 175 bar

Hőmérséklet-tartomány és olajszűrés

• Megengedett környezeti hőmérséklet: -40°C és +60°C között
• Megengedett olajhőmérséklet: -15°C és +80°C között
• Ajánlott olajszűrés: 10–15 µm
