Elektromágneses vezérlőszelep CETOP 3-NG6, 230V, 50 l/perc. 6-szekciós

Alkalmazás:

A vezérlőblokk CETOP 03 NG6 különböző géptípusokhoz alkalmazható, mint például: mezőgazdasági gépek, traktorok, permetezők, ciklopok, HDS-rakodók, építőipari gépek, rakodók, kotrók, seprűgépek, ipari gépek és egyéb hidraulikus rendszerrel rendelkező berendezések. CETOP-nak van egy tehermentesítő szekció és 6 munkaszekciója. Az tehermentesítő szekció elengedhetetlen, feladata, hogy tehermentesítse a hidraulikus szivattyút, amikor nem irányítunk semmilyen vezérlőszelepet. Egyik vezérlőszelep sem fog működni, ha az indító szekcióba nem érkezik elektromos tápellátás, ami azt jelenti, hogy az elektromos csatlakoztatást úgy kell végrehajtani, hogy minden elektromos impulzus, amelyet egy adott munkaszekcióba küldenek, eljut az indító szekcióhoz is.

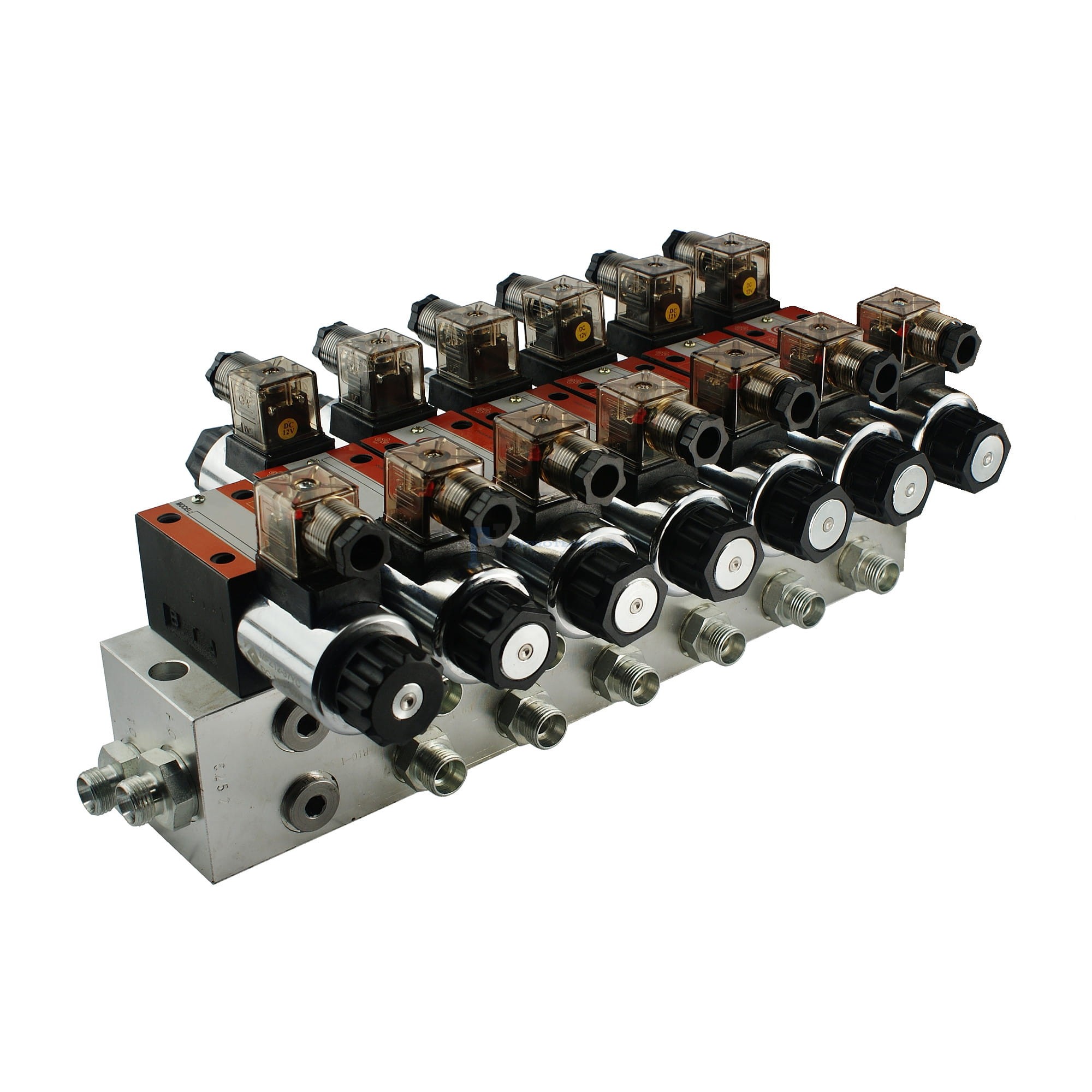

A készlet tartalmazza az összes képen látható elemet.

Műszaki adatok:

• Ajánlott olajáramlás a rendszerben: 0 - 50 l/perc
• Szekciók száma: 6
• Vezérlési példa: Kettős hatású hidraulikus henger
• Alaplemez: Acél vagy alumínium, attól függően, hogy melyik tétel
• Útválasztó szelep: Acél
• Csatlakozómenet P (Hidraulikus szivattyú): 1/2" belső menet
• Csatlakozómenet T (Visszatérés/Olajtartály): 1/2" belső menet
• Csatlakozómenet A és B (Hidraulikus henger): 3/8" belső menet
• Külső menetek hidraulikus tömlők csatlakoztatásához: M18x1,5
• Megengedett környezeti hőmérséklet: -40°C-tól +60°C-ig
• Megengedett olajhőmérséklet: -15°C-tól +80°C-ig

Nyomástartomány:

• Maximális nyomás a tápellátáson: 250Bar
• Maximális nyomás a visszatérésen: 50Bar
• Maximális nyomás a szakaszokon: 300Bar
• Nyomáskorlátozó szelep (DBV) gyárilag 175 Bar-ra van beállítva.

Elektromosság:

• Áramellátás egyenáram (DC) 230V
• Az elektromos csatlakozókban diódák vannak, amelyek világítanak, amikor az tekercset árammal látják el.

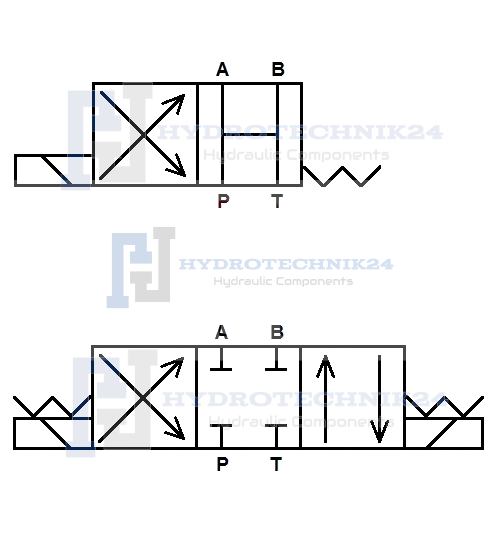

A CETOP vezérlőszelep működési elve:

A szabályozó szelep hárompozíciós hidraulikus tolókarral van felszerelve (1 - 0 - 2), visszatérő rugóval, így az energiaellátás kikapcsolása után automatikusan visszatér a semleges pozícióba. Amikor a szelep tolókara semleges (0) állásban van, az olaj akadálytalanul áramlik a szétosztón keresztül a visszatérő csatornába, így a szivattyú nem dolgozik nyomás alatt, és tehermentesítve van.

• Zéró pozíció 0 (mindkét elektromágnes tekercs tápellátása megszakítva), a hidraulikus henger dugattyúja álló helyzetben van - az olaj a túlfolyóba áramlik.
• Munkahelyzet 1 (csak az első elektromágnes tekercs kap tápellátást), a hidraulikus henger dugattyúja kinyúlik.
• Munkahelyzet 2 (csak a második elektromágnes tekercs kap tápellátást), a hidraulikus henger dugattyúja visszahúzódik.

 Ajánlott a helyes nyomás ellenőrzése és beállítása üzembe helyezés előtt.
