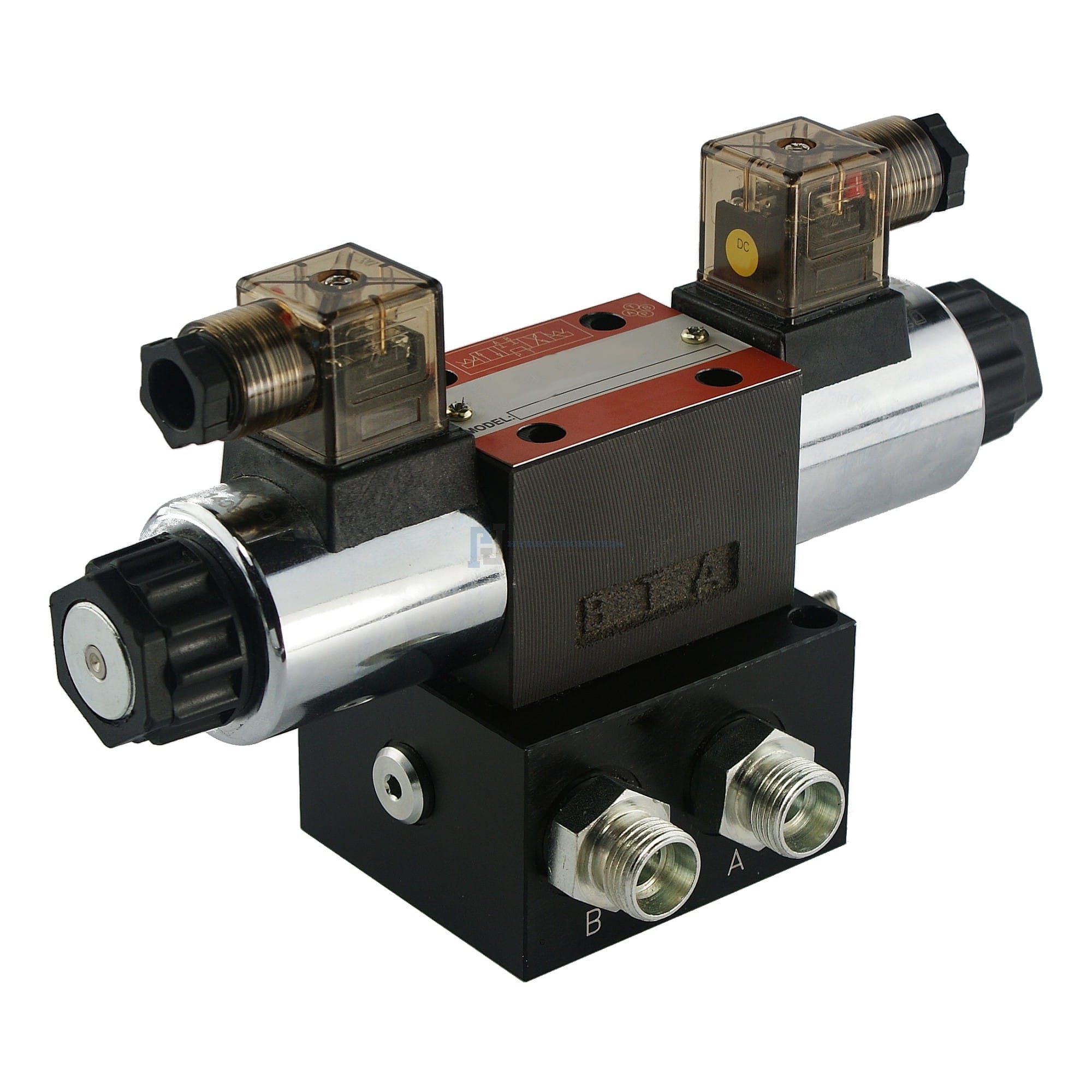

Elektromágneses vezérlőszelep CETOP 3-NG6, 230V, 50 l/perc. 1-szekciós
Regular price:
Regular price:
product unavailable
megőrzőbe helyezés
Leírás
Alkalmazás:
A vezérlőblokk CETOP 03 NG6 különböző géptípusokhoz alkalmazható, mint például: mezőgazdasági gépek, traktorok, permetezők, ciklopok, HDS-rakodók, építőipari gépek, rakodók, kotrók, seprűgépek, ipari gépek és egyéb hidraulikus rendszerrel rendelkező berendezések.
A készlet tartalmazza az összes képen látható elemet.
Műszaki adatok:
- Ajánlott olajáramlás a rendszerben: 0 - 50 l/perc
- Szekciók száma: 1
- Vezérlési példa: Kettős hatású hidraulikus henger
- Alaplemez: Acél vagy alumínium, attól függően, hogy melyik tétel.
- Útválasztó szelep: Acél.
- Csatlakozómenet P (Hidraulikus szivattyú): 3/8" belső menet
- Csatlakozómenet T (Visszatérés/Olajtartály): 3/8" belső menet
- Csatlakozómenet A és B (Hidraulikus henger): 3/8" belső menet
- Külső menetek hidraulikus tömlők csatlakoztatásához: M18x1,5
- Megengedett környezeti hőmérséklet: -40°C-tól +60°C-ig
- Megengedett olajhőmérséklet: -15°C-tól +80°C-ig
Nyomástartomány:
- Maximális nyomás a tápellátáson: 250Bar
- Maximális nyomás a visszatérésen: 50Bar
- Maximális nyomás a szakaszokon: 300Bar
- Nyomáskorlátozó szelep (DBV) gyárilag 175 Bar-ra van beállítva.
Elektromosság:
- Áramellátás egyenáram (DC) 230V
- Az elektromos csatlakozókban diódák vannak, amelyek világítanak, amikor az tekercset árammal látják el.

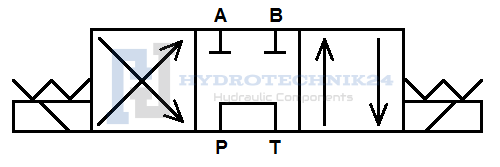

A CETOP vezérlőszelep működési elve:
A szabályozó szelep hárompozíciós hidraulikus tolókarral van felszerelve (1 - 0 - 2), visszatérő rugóval, így az energiaellátás kikapcsolása után automatikusan visszatér a semleges pozícióba. Amikor a szelep tolókara semleges (0) állásban van, az olaj akadálytalanul áramlik a szétosztón keresztül a visszatérő csatornába, így a szivattyú nem dolgozik nyomás alatt, és tehermentesítve van.
- Zéró pozíció 0 (mindkét elektromágnes tekercs tápellátása megszakítva), a hidraulikus henger dugattyúja álló helyzetben van - az olaj a túlfolyóba áramlik.
- Munkahelyzet 1 (csak az első elektromágnes tekercs kap tápellátást), a hidraulikus henger dugattyúja kinyúlik.
- Munkahelyzet 2 (csak a második elektromágnes tekercs kap tápellátást), a hidraulikus henger dugattyúja visszahúzódik.
Ajánlott a helyes nyomás ellenőrzése és beállítása üzembe helyezés előtt.
