40 l/perc 5 szekciós, kettős működésű hidraulikus vezértömb – HT24

40 l/perc 5 szekciós, kettős működésű hidraulikus vezértömb – HT24

A kézi vezérlésű hidraulikus vezértömb különböző gépekben és hidraulikus berendezésekben használható, például mezőgazdasági gépekben, traktorokban, permetezőgépekben, HDS rakodókban, építőipari gépekben, rakodógépekben, kotrógépekben, seprőgépekben, ipari gépekben és más hidraulikusan vezérelt berendezésekben.

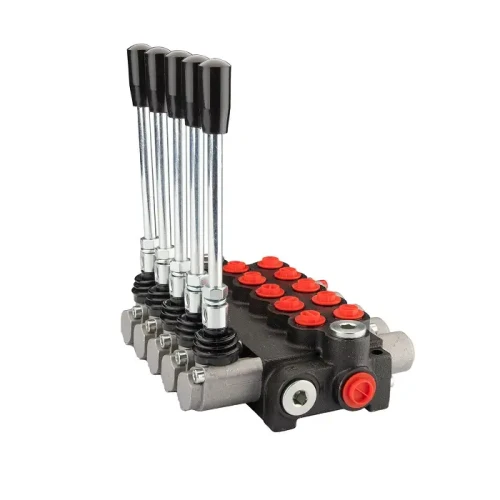

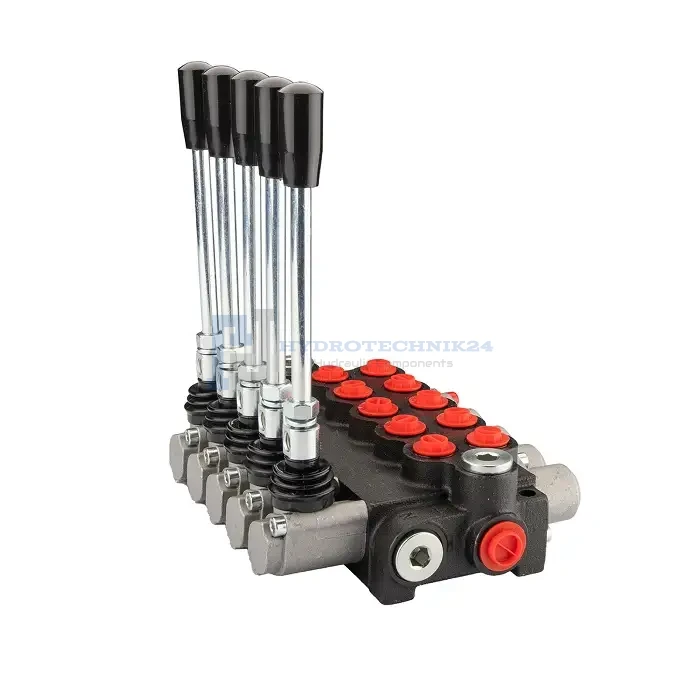

A vezértömb öt kettős működésű szekcióval rendelkezik, és többek között öt kettős működésű hidraulikus munkahenger vezérlésére használható. Mindegyik szekció rugós visszatérítésű vezérőkarral van felszerelve.

A vezértömb sorosan csatlakoztatható a meglévő hidraulikus rendszerhez. Ehhez nyomástovábbító hüvely szükséges. A termék nyomástovábbító hüvely nélkül, illetve nyomástovábbító hüvellyel együtt is választható.

Műszaki adatok

• Szekciók száma: 5
• Ajánlott olajáramlás a rendszerben: 0–40 l/perc
• Szekciók típusa: 5 × kettős működésű
• Vezérlési példa: 5 × kettős működésű hidraulikus munkahenger
• Soros csatlakoztatás lehetősége: igen, nyomástovábbító hüvely szükséges

Vezérlés

Mind az öt kar három állással rendelkezik: 1 – 0 – 2, és rugós visszatérítésű. Elengedés után automatikusan visszatérnek a függőleges, semleges helyzetbe.

• 0 állás – semleges: a kar függőleges helyzetben van, a hidraulikus munkahenger dugattyúrúdja nem mozog, az olaj a visszafolyó ágba kerül.
• 1 állás – munkapozíció: a kar előre van döntve, a munkahenger dugattyúrúdja kitolódik.
• 2 állás – munkapozíció: a kar hátra van döntve, a munkahenger dugattyúrúdja visszahúzódik.

Nyomástartomány

• Maximális nyomás a tápágon: 250 bar
• Maximális nyomás a visszatérő ágon: 50 bar
• Maximális nyomás a szekciókon: 300 bar
• A nyomáshatároló szelep gyári beállítása: 175 bar

Hőmérséklet-tartomány

• Megengedett környezeti hőmérséklet: -40°C és +60°C között
• Megengedett olajhőmérséklet: -15°C és +80°C között

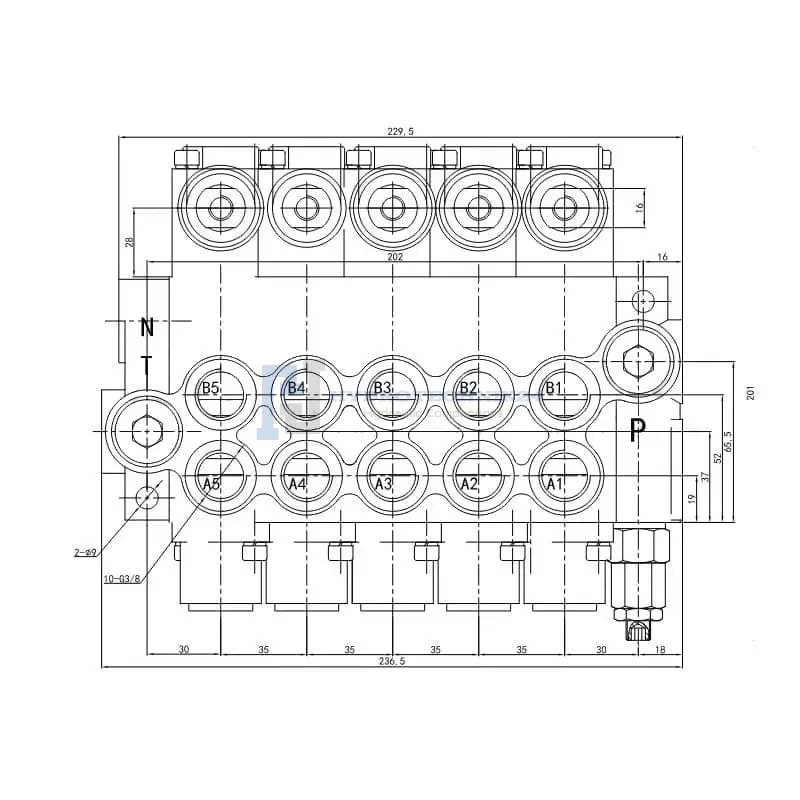

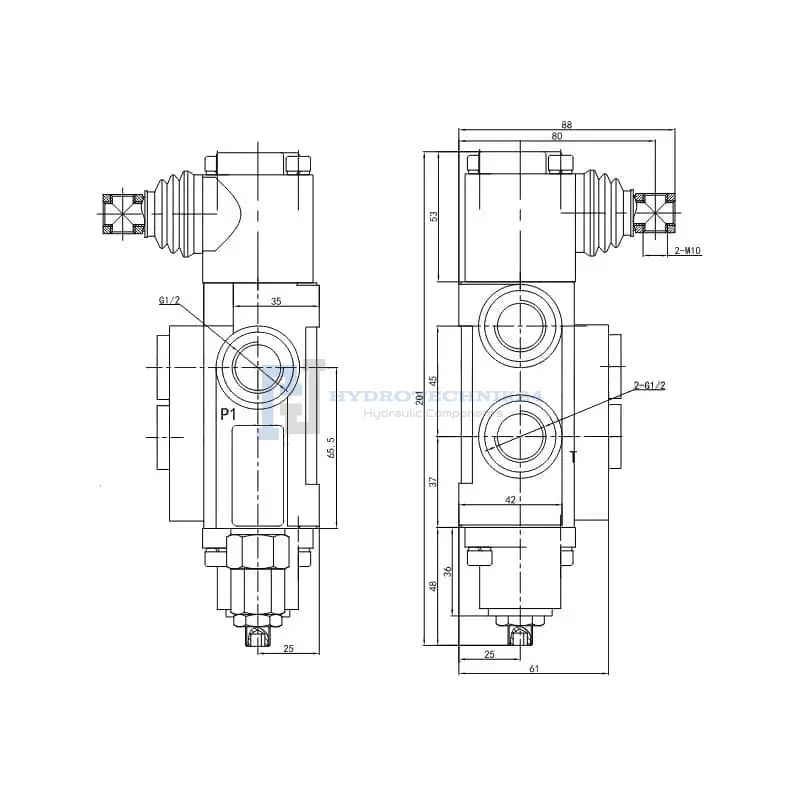

Csatlakozások

• P csatlakozás – hidraulikaszivattyú: G 1/2" belső menet
• T csatlakozás – visszatérő ág / olajtartály: G 1/2" belső menet
• A és B csatlakozások – hidraulikus munkahenger: G 3/8" belső menet
• N csatlakozás – nyomástovábbítás: G 1/2" belső menet

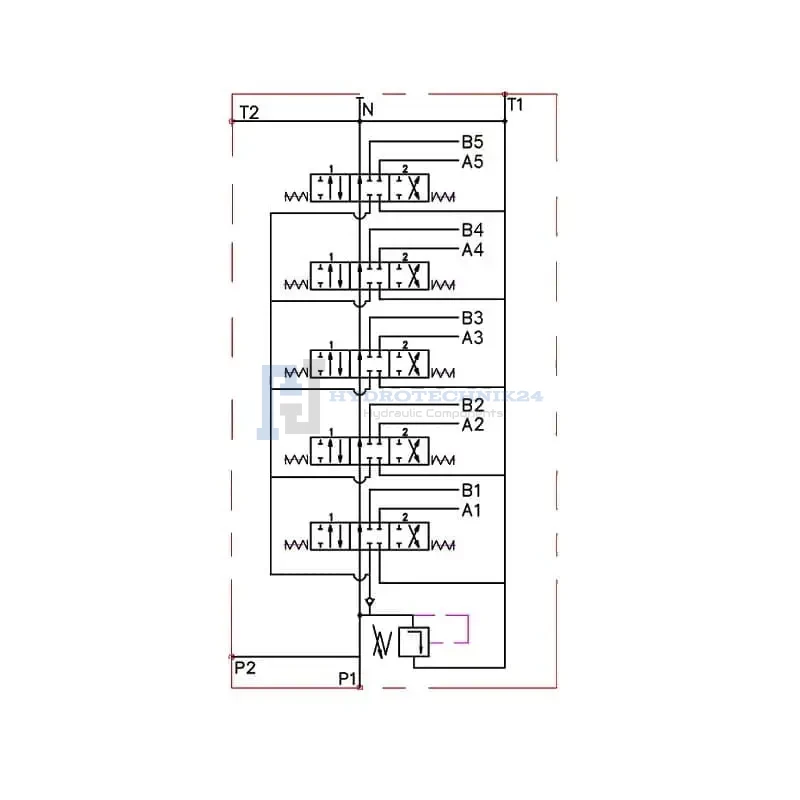

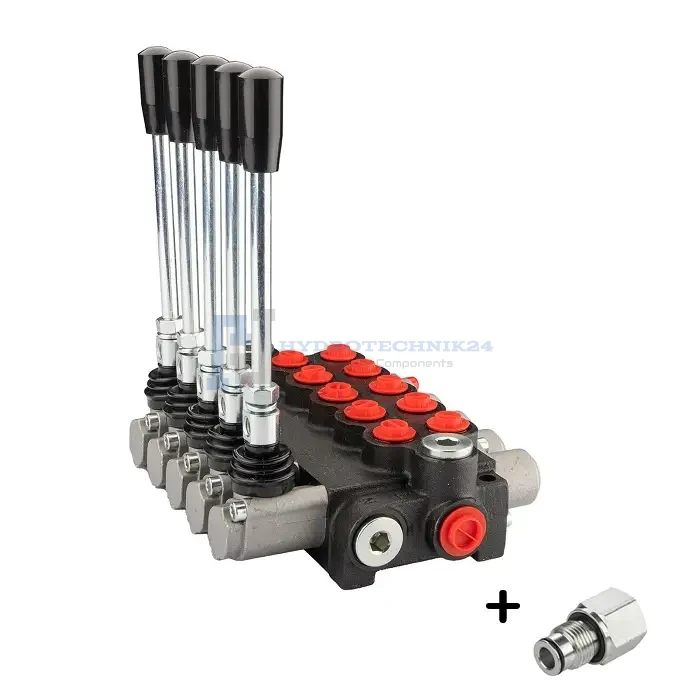

Nyomástovábbító hüvely

A nyomástovábbító hüvely lehetővé teszi a vezértömb soros csatlakoztatását a hidraulikus rendszer további részéhez. A termék hüvely nélkül vagy nyomástovábbító hüvellyel együtt is választható.

• Menet a vezértömb házába történő becsavaráshoz: G 1/2"
• Csatlakozómenet csavarzat vagy hidraulikatömlő számára: G 1/2" belső menet
