40 l/perc 2 szekciós, 2× kettős működésű hidraulikus vezértömb úszóállással – HT24

40 l/perc 2 szekciós, 2× kettős működésű hidraulikus vezértömb úszóállással – HT24

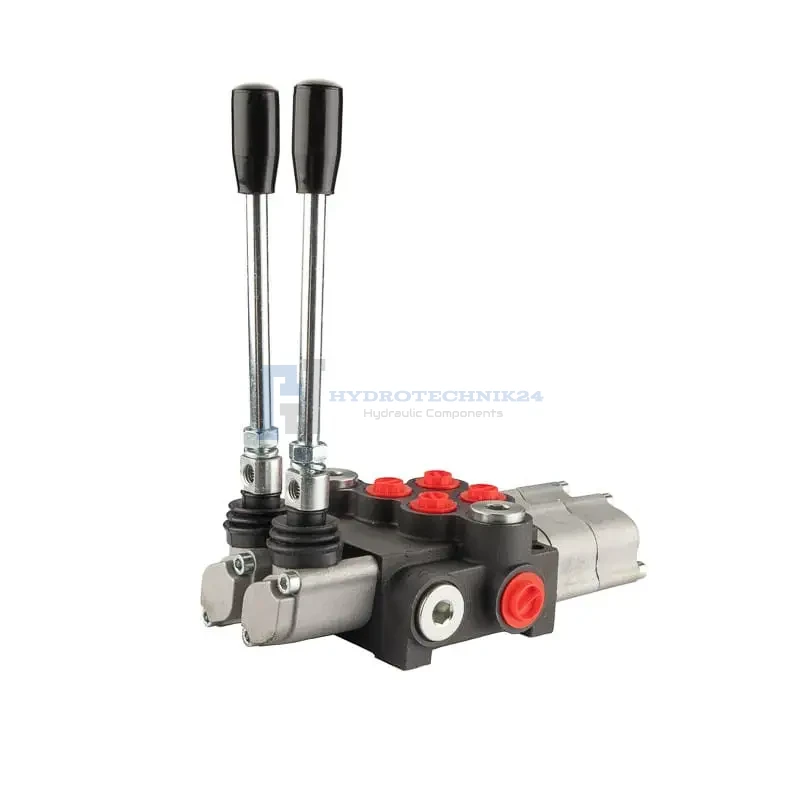

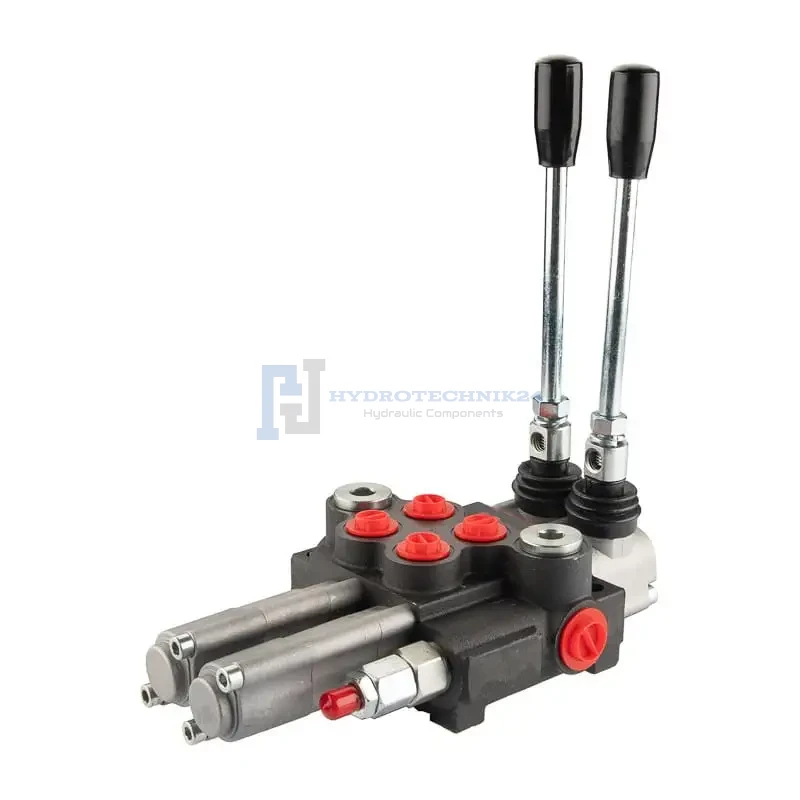

A kézi vezérlésű hidraulikus vezértömb különböző gépekben és hidraulikus berendezésekben használható, például mezőgazdasági gépekben, traktorokban, permetezőgépekben, HDS rakodókban, építőipari gépekben, rakodógépekben, kotrógépekben, seprőgépekben, ipari gépekben és más hidraulikusan vezérelt berendezésekben.

A vezértömb két kettős működésű szekcióval rendelkezik. Mindkét szekció reteszelt úszóállással van felszerelve, amely lehetővé teszi, hogy a hidraulikus munkahenger dugattyúrúdja külső erők hatására szabadon mozogjon.

A vezértömb sorosan csatlakoztatható a meglévő hidraulikus rendszerhez. Ehhez nyomástovábbító hüvely szükséges. A termék nyomástovábbító hüvely nélkül, illetve nyomástovábbító hüvellyel együtt is választható.

Műszaki adatok

• Szekciók száma: 2
• Ajánlott olajáramlás a rendszerben: 0–40 l/perc
• Vezérlési példa: 2 × kettős működésű hidraulikus munkahenger
• 1. szekció: kettős működésű, reteszelt úszóállással
• 2. szekció: kettős működésű, reteszelt úszóállással
• Soros csatlakoztatás lehetősége: igen, nyomástovábbító hüvely szükséges

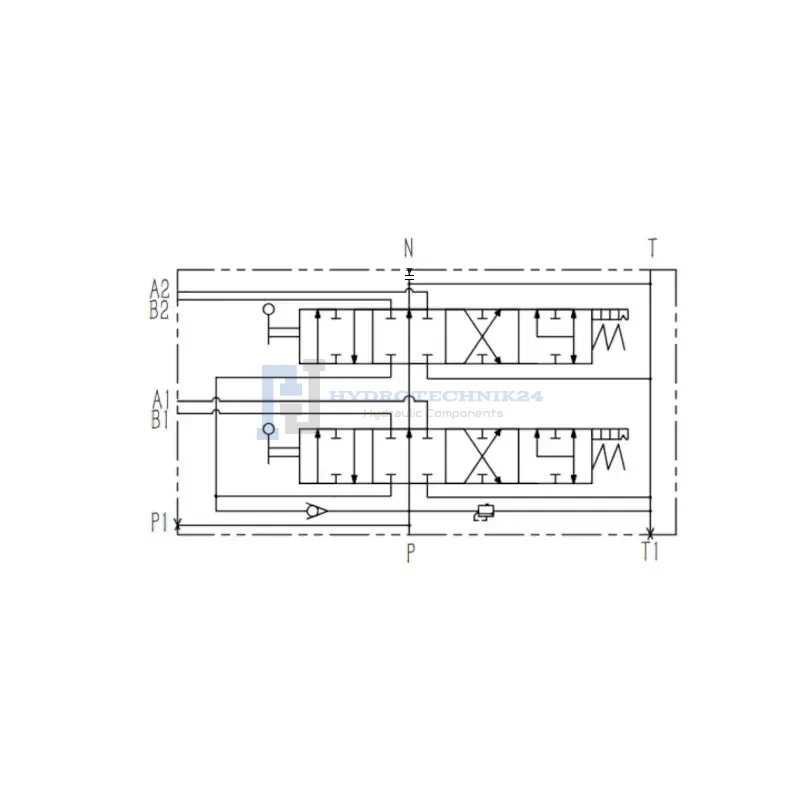

Vezérlés

Mindkét kar négy állással rendelkezik: 1 – 0 – 2 – 3. Az 1 – 0 – 2 állások rugós visszatérítésűek, míg a 3-as állás reteszelt úszóállás.

• 0 állás – semleges: a kar függőleges helyzetben van, a hidraulikus munkahenger dugattyúrúdja nem mozog, az olaj a visszafolyó ágba kerül.
• 1 állás – munkapozíció: a kar előre van döntve, a munkahenger dugattyúrúdja kitolódik.
• 2 állás – munkapozíció: a kar hátra van döntve, a munkahenger dugattyúrúdja visszahúzódik.
• 3 állás – reteszelt úszóállás: a kar az úszóállásban marad, a munkahenger dugattyúrúdja pedig a külső erők hatására szabadon mozoghat.

Nyomástartomány

• Maximális nyomás a tápágon: 250 bar
• Maximális nyomás a visszatérő ágon: 50 bar
• Maximális nyomás a szekciókon: 300 bar
• A nyomáshatároló szelep gyári beállítása: 175 bar

Hőmérséklet-tartomány

• Megengedett környezeti hőmérséklet: -40°C és +60°C között
• Megengedett olajhőmérséklet: -15°C és +80°C között

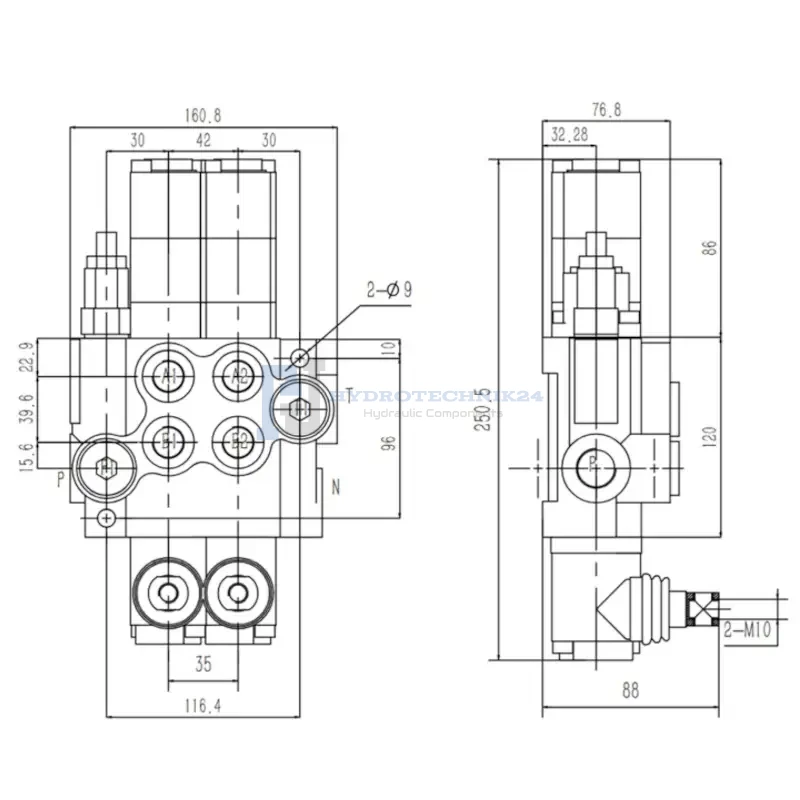

Csatlakozások

• P csatlakozás – hidraulikaszivattyú: G 1/2" belső menet
• T csatlakozás – visszatérő ág / olajtartály: G 1/2" belső menet
• A és B csatlakozások – hidraulikus munkahenger: G 3/8" belső menet
• N csatlakozás – nyomástovábbítás: G 1/2" belső menet

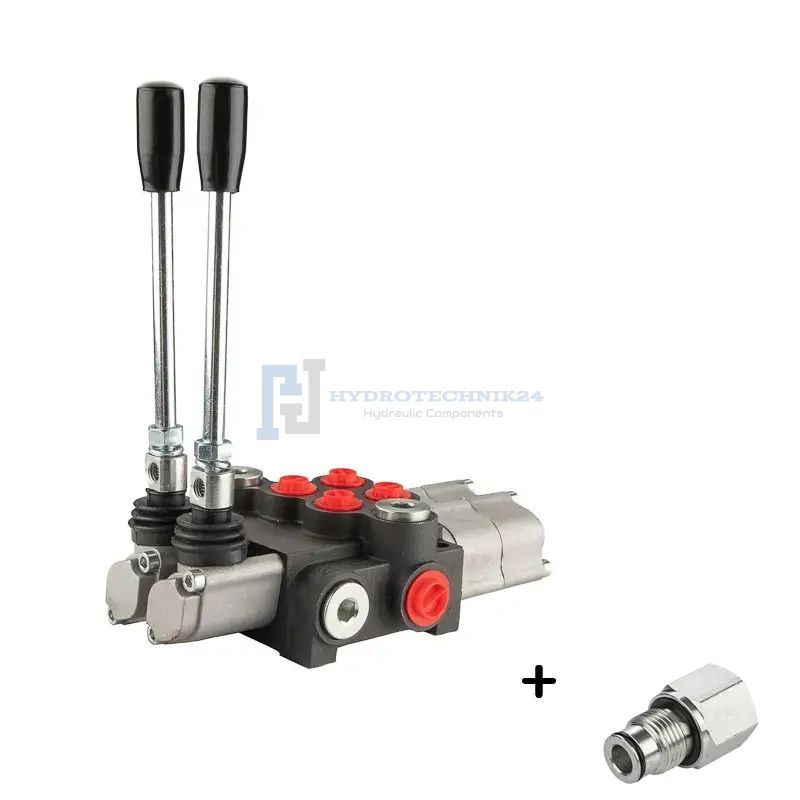

Nyomástovábbító hüvely

A nyomástovábbító hüvely lehetővé teszi a vezértömb soros csatlakoztatását a hidraulikus rendszer további részéhez. A termék hüvely nélkül vagy nyomástovábbító hüvellyel együtt is választható.

• Menet a vezértömb házába történő becsavaráshoz: G 1/2"
• Csatlakozómenet csavarzat vagy hidraulikatömlő számára: G 1/2" belső menet
