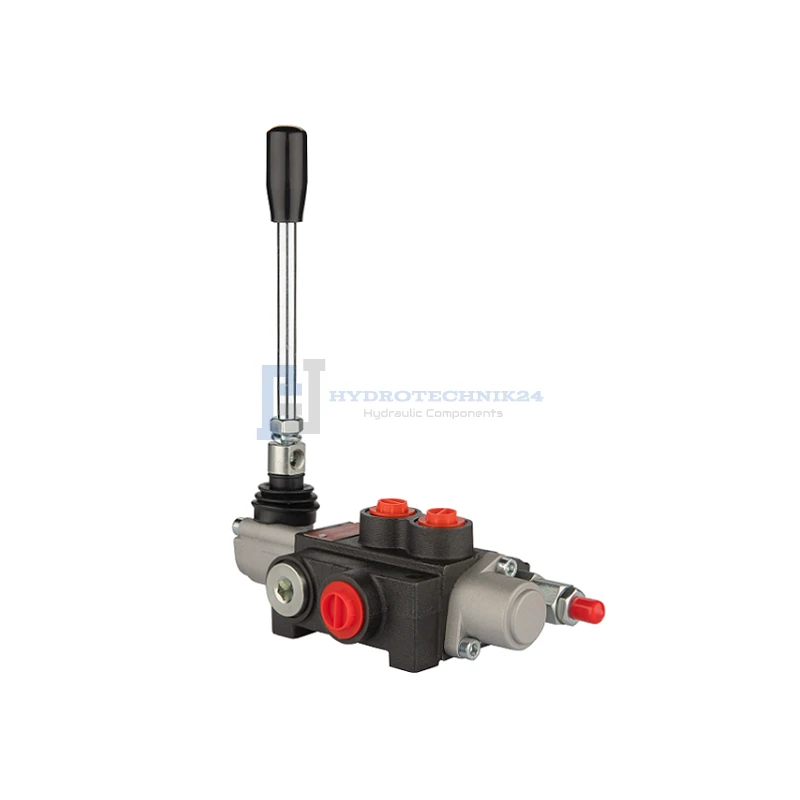

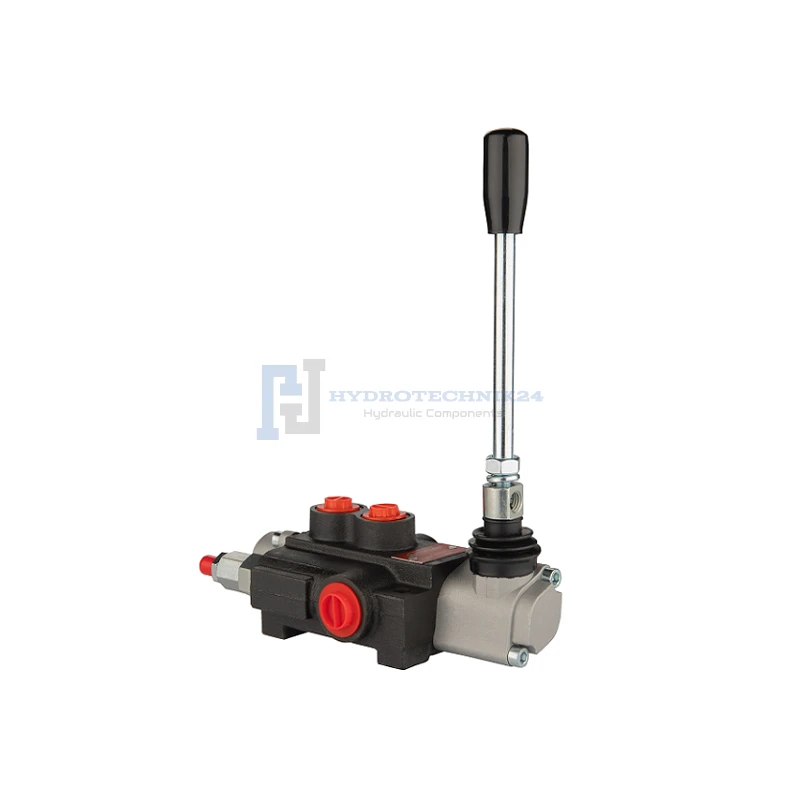

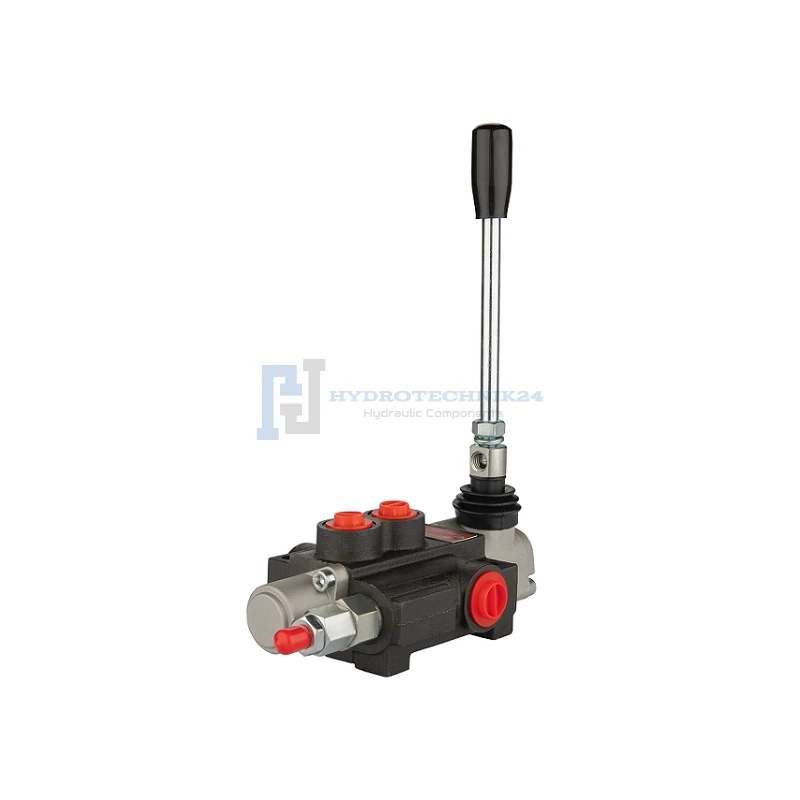

1-szekciós kettős működésű hidraulikus elosztó 40L - HT24

Alkalmazás:

Hidraulikus rendszerekben széles körben használják, a mezőgazdaságban, kertészetben, erdőgazdálkodásban, építőiparban és a tág értelemben vett iparban.
Különböző típusú gépekben való felhasználsra szolgál, mint például: mezőgazdasági gépek, traktorok, permetezők, kaparók, markolók, HDS rakodók, építőipari gépek, rakodók, kotrók, seprőgépek, ipari gépek és egyéb, hidraulikusan vezérelt gépek.

Műszaki adatok:

• A rendszer ajánlott olajátfolyása: 0 - 40 l/perc.
• Példavezérlés: kettős működésű hidraulikus munkahenger vezérlése.

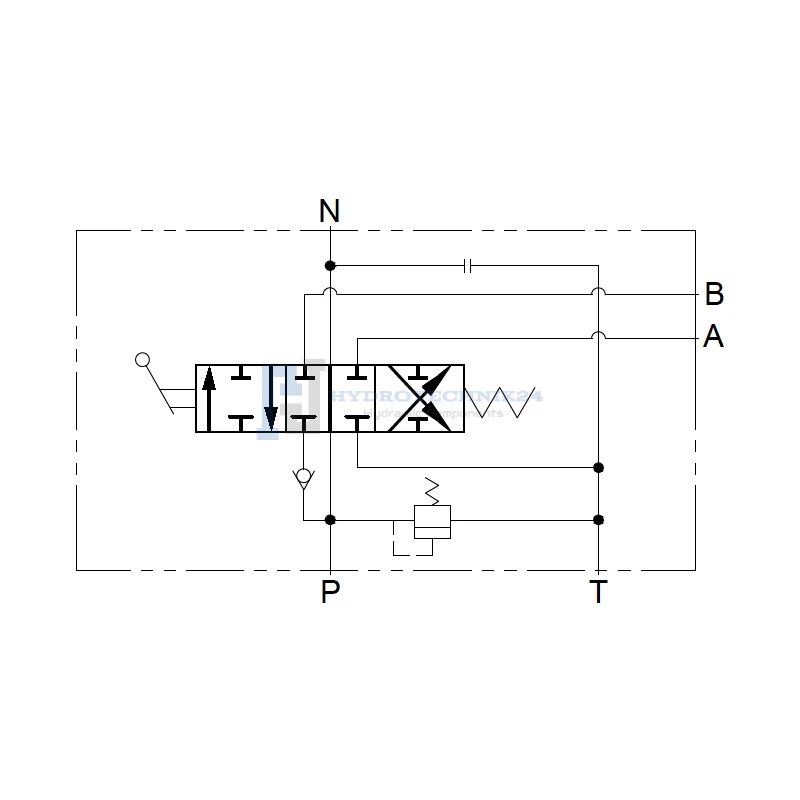

 Vezérlés:
Háromállású kar (1 - 0 - 2), rúgós, tehát magától visszaáll függőleges helyzetbe.

• 0. helyzet (kar függőleges helyzetben) a munkahenger dugattyúrúdja áll - az olaj átfolyik.
• 1. helyzet (a kar átlósan előrefelé áll) a munkahenger dugattyúrúdja kitolódik.
• 2. helyzet (a kar átlósan hátrafelé áll) a munkahenger dugattyúrúdja visszahúzódik.

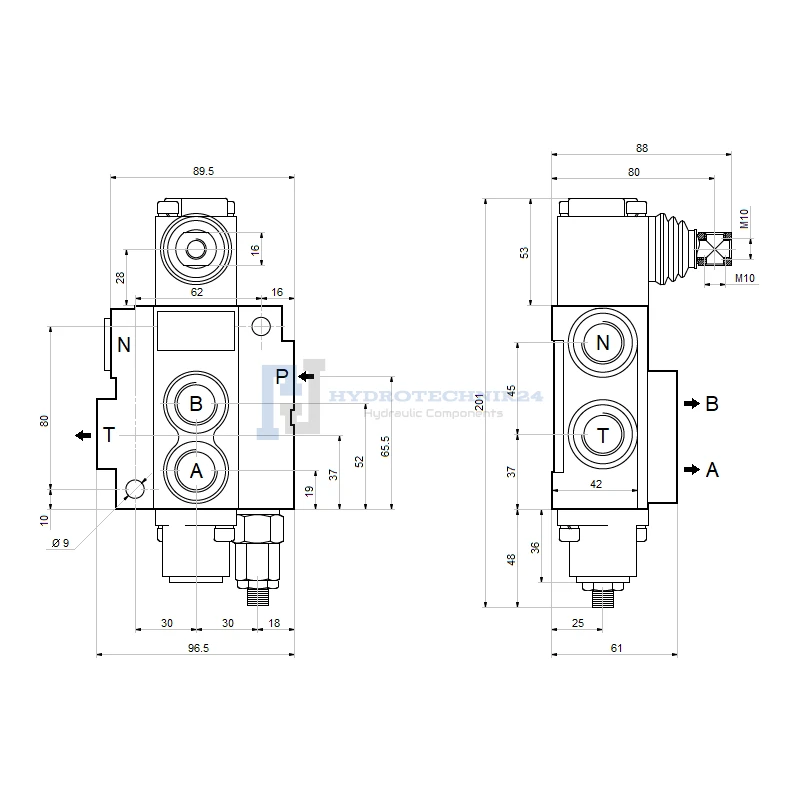

Csatlakoztatás:

• Szivattyú ellátókör (P): belső menet BSP 1/2''
• Tartályba visszatérő kör (T): belső menet BSP /1/2''
• Szekcióbemenet (A, B): belső menet BSP 3/8"
• Soros csatlakozás (N): belső menet BSP 1/2"

Nyomásintervallum:

• Maximális nyomás az ellátókörben: 250Bar
• Maximális nyomás a visszatérő körben: 50Bar
• Maximális nyomás a szekciókban: 300Bar
• A túlfolyószelep gyárilag 175Bar-ra van állítva.
• Saját hatáskörben beállítható, egy teljes fordulat 30Bar-ral változtatja meg a nyomást.

Olajhőmérséklet ajánlott tartománya:

• Megengedett környezeti hőmérséklet: -40 °C - +60 °C
• Megengedett olajhőmérséklet: -15 °C - +80 °C
