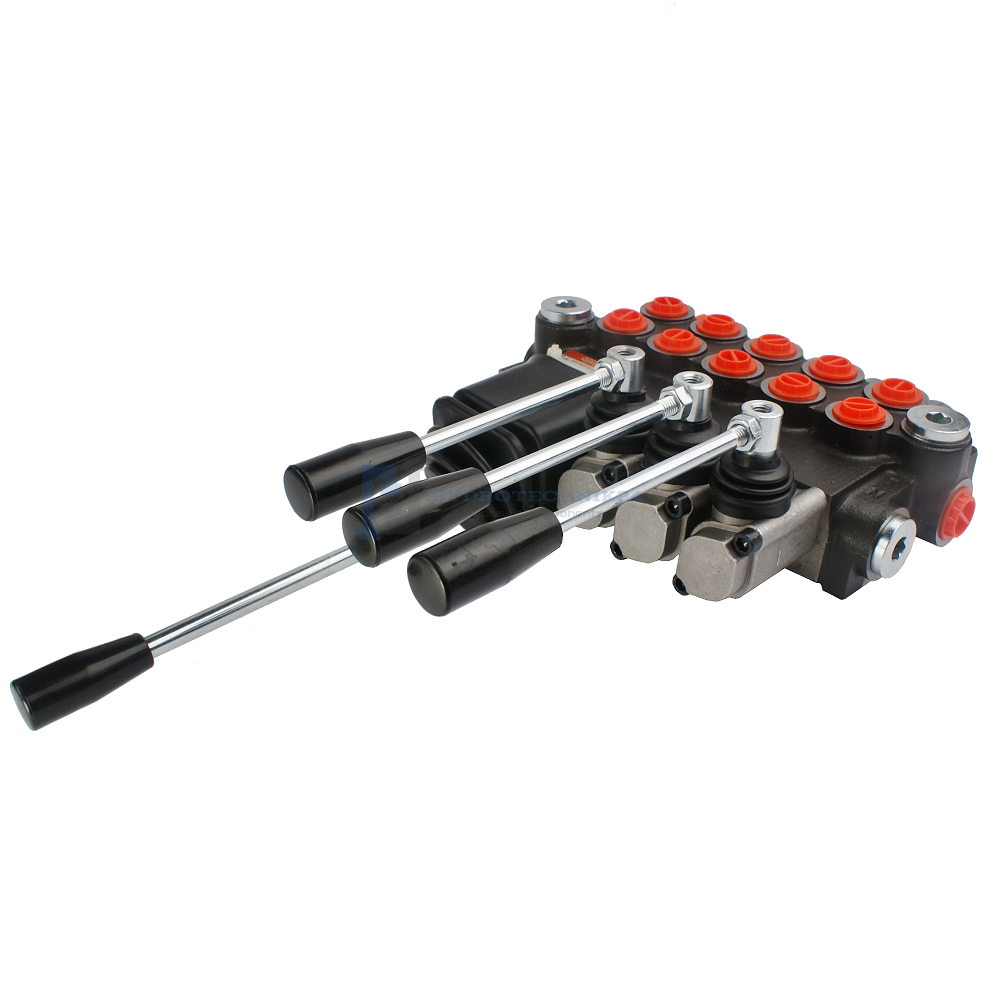

Kettős működésű 5-szekciós hidraulikus elosztó 40L 3x normál kar 1x kereszt joystick

Elérhetőség: nagy mennyiség
Szállítás: 2-5 munkanapon belül
Szállítás: Az ár nem tartalmazza az esetleges, fizetéssel kapcsolatos díjakat tekintsd meg a szállítási módokat
Bruttó ár: 102 765,00 Ft 102765.00
Nettó ár: 80 917,32 Ft
mennyiség db.

product unavailable

megőrzőbe helyezés

Leírás

Alkalmazás:

Hidraulikus rendszerekben széles körben használják, a mezőgazdaságban, kertészetben, erdőgazdálkodásban, építőiparban és a tág értelemben vett iparban.
Különböző típusú gépekben való felhasználsra szolgál, mint például: mezőgazdasági gépek, traktorok, permetezők, kaparók, markolók, HDS rakodók, építőipari gépek, rakodók, kotrók, seprőgépek, ipari gépek és egyéb, hidraulikusan vezérelt gépek.

Műszaki adatok:

A rendszer ajánlott olajátfolyása: 0 - 40 l/perc.
Példavezérlés: kettős működésű hidraulikus munkahenger vezérlése.
Meglévő rendszerrel sorba köthető (szorítóhüvely szükséges).

Hidraulikus elosztó hidraulikus rajza:

Vezérlés:
Ötállású kereszt joystick (1 – 2 - 0 - 3 – 4), rugóval, tehát automatikusan visszaáll függőleges helyzetbe:
-
0. helyzet (függőleges helyzetbe állított joystick) mindkét munkahenger dugattyúrúdja áll - az olaj átfolyik.
-1. helyzet (a joystick karja átlósan előrefelé néz) az első munkahenger dugattyúja kitolódik.
-2. helyzet (a joystick karja átlósan hátrafelé néz) az első munkahenger dugattyúrúdja visszahúzódik.
-3. helyzet (a joystick karja átlósan balra néz) a második munkahenger dugattyúrúdja kitolódik.
-4. helyzet (a joystick karja átlósan jobbra néz) a második munkahenger dugattyúrúdja visszahúzódik.

Hagyományos háromállású kar (1 - 0 - 2), rugóval, tehát automatikusan visszaáll függőleges helyzetbe:
-
0. helyzet (függőleges helyzetbe állított kar) a munkahenger dugattyúrúdja áll - az olaj átfolyik.
-1. helyzet (a kar átlósan előrefelé néz) a munkahenger dugattyúrúdja kitolódik.
-2. helyzet (a kar átlósan hátrafelé néz) a munkahenger dugattyúrúdja visszahúzódik.

Csatlakoztatás:

Szivattyú ellátókör (P): belső menet BSP 1/2''
Tartályba visszatérő kör (T): belső menet BSP 1/2''
Szekcióbemenet (A, B): belső menet BSP 3/8''
Soros csatlakozás (N): belső menet BSP 1/2"

Nyomásintervallum:

Maximális nyomás az ellátókörben: 250Bar
Maximális nyomás a visszatérő körben: 50Bar
Maximális nyomás a szekciókban: 300Bar

A túlfolyószelep gyárilag 175Bar-ra van állítva.
Saját hatáskörben beállítható, egy teljes fordulat 30Bar-ral változtatja meg a nyomást.

Olajhőmérséklet ajánlott tartománya:

Megengedett környezeti hőmérséklet: -40 °C - +60 °C
Megengedett olajhőmérséklet: -15 °C - +80 °C

Hidraulikus elosztó alapvető méreteit bemutató rajz:
