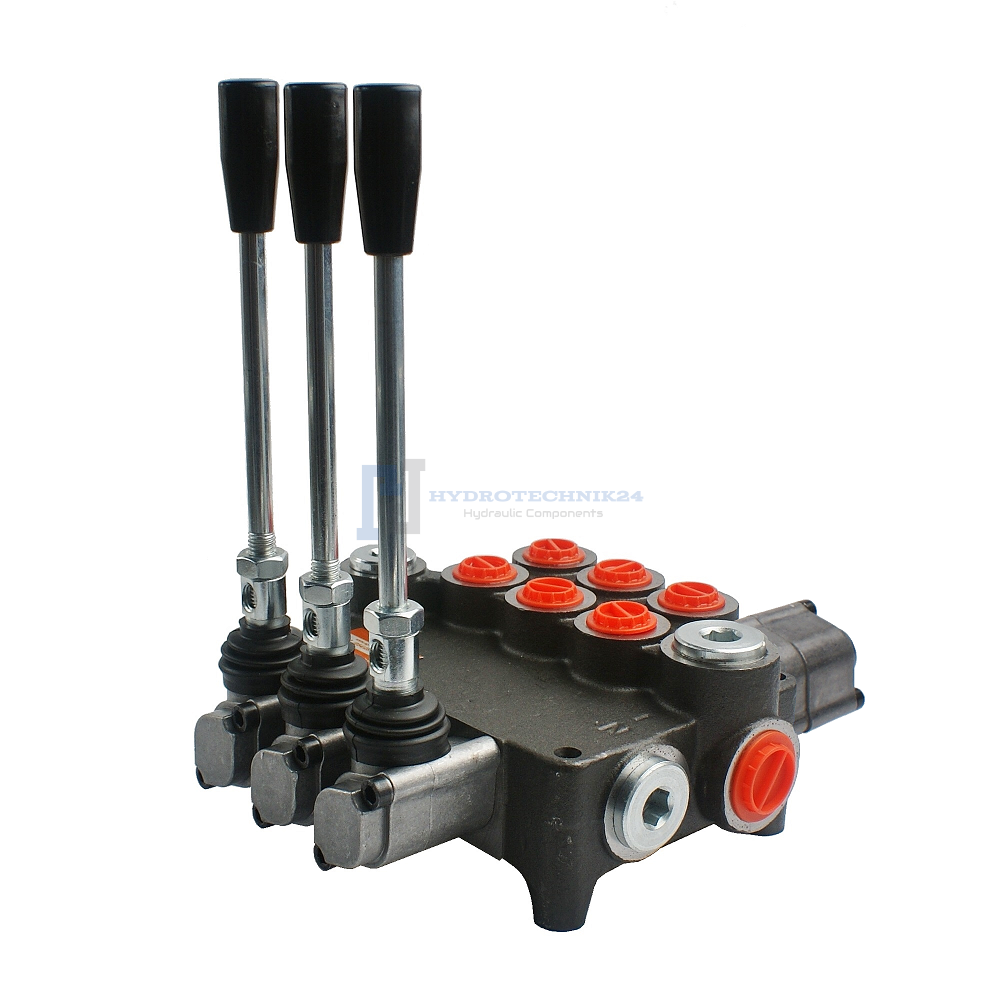

3-szekciós hidraulikus elosztó 40L 2x kettős működésű 1x reteszes szekció hidraulikus motor vezérléséhez

Elérhetőség: nagy mennyiség
Szállítás: 2-5 munkanapon belül
Szállítás: Az ár nem tartalmazza az esetleges, fizetéssel kapcsolatos díjakat tekintsd meg a szállítási módokat
Bruttó ár: 47 847,00 Ft 47847.00
Nettó ár: 37 674,80 Ft
mennyiség db.

product unavailable

megőrzőbe helyezés

Leírás

 Alkalmazás:

Hidraulikus rendszerekben széles körben használják, a mezőgazdaságban, kertészetben, erdőgazdálkodásban, építőiparban és a tág értelemben vett iparban. Különböző típusú gépekben való felhasználsra szolgál, mint például: mezőgazdasági gépek, traktorok, permetezők, kaparók, markolók, HDS rakodók, építőipari gépek, rakodók, kotrók, seprőgépek, ipari gépek és egyéb, hidraulikusan vezérelt gépek.

A reteszelhető karnak köszönhetően az elosztó nagyszerűen alkalmas hidraulikus motor vezérlésére. A motor beindítását követően távozhat az elosztótól, nem szükséges folyamatosan fogni a kart.

Műszaki adatok:

A rendszer ajánlott olajátfolyása: 0 - 40 l/perc.
Meglévő rendszerrel sorba köthető (szorítóhüvely szükséges).

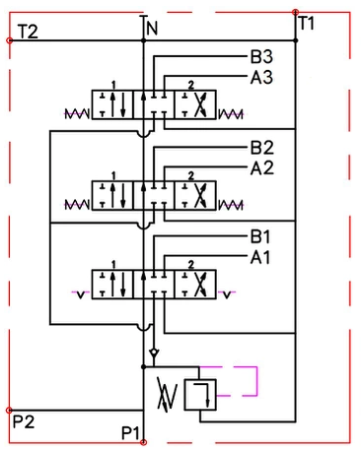

Hidraulikus elosztó hidraulikus rajza:



Vezérlés:

Háromállású kar (1 – 0 – 2), rúgós, tehát magától visszaáll függőleges helyzetbe:

–0. helyzet (kar függőleges helyzetben) a munkahenger dugattyúrúdja áll – az olaj átfolyik.
–1. helyzet (a kar átlósan előrefelé áll) a munkahenger dugattyúrúdja kitolódik.
–2. helyzet (a kar átlósan hátrafelé áll) a munkahenger dugattyúrúdja visszahúzódik.

A reteszelhető szekció karja háromállású (1 - 0 - 2), tehát magától munkahelyzetben marad:

- 0. helyzet (kar függőleges helyzetben) a motor áll - az olaj átfolyik.
-1. helyzet (a kar átlósan előrefelé áll) a motor balra forog.
-2. helyzet (a kar átlósan hátrafelé áll) a motor jobbra forog.

Csatlakoztatás:

Szivattyú ellátókör (P): belső menet BSP 1/2''
Tartályba visszatérő kör (T): belső menet BSP 1/2''
Szekcióbemenet (A, B): belső menet BSP 3/8''
Soros csatlakozás (N): belső menet BSP 1/2"

Nyomásintervallum:

Maximális nyomás az ellátókörben: 250Bar
Maximális nyomás a visszatérő körben: 50Bar
Maximális nyomás a szekciókban: 300Bar

A túlfolyószelep gyárilag 175Bar-ra van állítva.
Saját hatáskörben beállítható, egy teljes fordulat 30Bar-ral változtatja meg a nyomást.

Olajhőmérséklet ajánlott tartománya:

Megengedett környezeti hőmérséklet: -40 °C - +60 °C
Megengedett olajhőmérséklet: -15 °C - +80 °C

Hidraulikus elosztó alapvető méreteit bemutató rajz:
